中國地震局地球物理研究所  翟鴻宇

一、“雙碳”目標的內涵及有效途徑

在工業革命后的200多年中，全球化石燃料消耗的快速增長使得大氣中的CO2濃度迅猛增高，由此帶來的溫室效應給人類的發展帶來了前所未有的挑戰。2015年，“巴黎協定”提出在本世紀下半葉實現溫室氣體凈零排放，這一目標需要全球的碳排放量在2050年減少50%以上，而要實現避免全球變暖1.5°C的目標則需要達到80%的碳減排量。2020年9月22日，習近平主席在第七十五屆聯合國大會一般性辯論上鄭重宣布“中國將提高國家自主貢獻力度，采取更加有力的政策和措施，二氧化碳排放力爭于2030年前達到峰值，努力爭取2060年前實現碳中和”。為實現這一“雙碳”目標，CO2捕集、利用和儲存（CCUS）技術對于減少大氣中的二氧化碳排放至關重要，聯合國政府間氣候變化專門委員會（IPCC）等許多其他國際機構也證實沒有CCUS 就無法實現國際氣候變化目標。

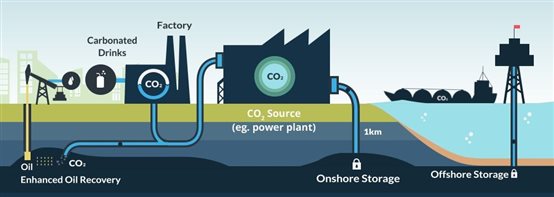

圖 1 CCUS基本構架 (Global CCS Institute)

在CCUS的“封存”環節，CO2地質封存利用枯竭油藏和氣藏、陸上與海底咸水層對工業生產排放的CO2進行封存，實現減碳目標，是CCUS技術組合中的一種重要技術手段。在CCUS的“利用”環節，以合理的成本大規模利用二氧化碳來提高工業生產能力、同時兼顧二氧化碳減排，此類應用包括提高石油采收率(CO2-EOR)、天然氣采收率(CO2-EGR)、煤層甲烷采收率(CO2-ECBM)、頁巖氣采收率(CO2-ESGR)、地?zé)崮懿墒章?/span>(CO2-EGS)和原地浸鈾采收率(CO2-IUL)等（圖 1）。為了實現CO2減排的最終目標，封存和利用環節中所涉及的氣體泄露和誘發地震災害問題是工程項目設立階段及長期運行階段主要關注的問題。

二、CCUS與誘發地震災害

在CO2地質封存項目中，超臨界狀態的CO2注入會使儲層膨脹與孔隙流體性質變化，蓋層巖石破裂，從而一定程度影響目標儲氣層、覆蓋層或者周邊地殼介質的穩定性，引發人為斷層激活現象。受到地層應力狀態和斷層形態的影響，處于臨界應力狀態的小斷層雖然無法觸發大的地震，但仍可引起一定震級的可感知地震（2.0），因此在場地的篩選階段必須考慮潛在的隱伏小斷層對于未來封存場地安全性的影響。相比鹽水層封存，枯竭的石油和天然氣儲層存在油井和管道等基礎設施，并且有大量的地質和地球物理特性數據可以用來描述幾十年油氣開發過程的地下特征，而枯竭油氣藏地層的相對負壓狀態也進一步降低了CO2封存過程中因地層孔隙壓力上升而誘發地震的風險，這些因素使得枯竭的石油和天然氣儲層可能更適合進行二氧化碳地質封存。相對于增強地?zé)嵯到y(tǒng)、非常規油氣開發和季節性地下儲氣庫工程等，CO2地質封存示范場地和大規模開發場地目前沒有觀測到較大震級的有感誘發地震，這主要是由于有效的流體注入壓力控制使得發生有感地震的風險變得十分小。

在一系列基于CO2利用技術的地質能源工業活動中，需要采用更高的流體注入壓力與流體注入速率對非常規油氣儲層或者干熱巖儲層進行壓裂改造，這對地層的穩定性與有效控制誘發地震災害提出了更高的挑戰。相對于CO2地質封存，在多種地質能源工業活動中，保持地層的穩定性與制造更大范圍的儲層改造空間有著難以取舍的矛盾。從提高氣體封存量和經濟效益的角度分析，發生在儲氣層中的無感誘發地震（M<2.0）能夠增強地層的滲透性，從而對地質能源活動產生積極的意義。但是，發生在覆蓋層中的各類誘發地震將會破壞蓋層的密封性，從而引發封存氣體泄漏，這是各類地質能源工業活動中必須要避免的。此外，有感誘發地震在帶來建筑財產損失的同時更使得當?shù)氐木用癞a(chǎn)生嚴重的不安情緒，這也是部分地質能源工業活動暫?；蛘呷∠闹饕?。

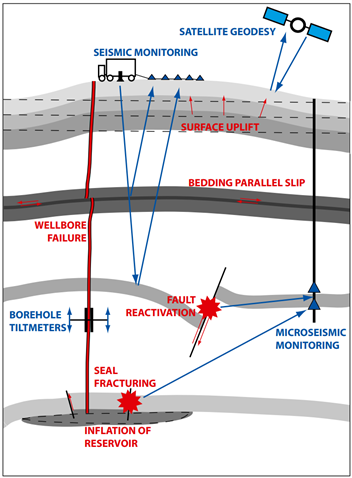

圖 2 CO2地質封存場地中的潛在地震風險與監測手段 (Verdon et al., 2013)

三、誘發地震減災措施

采用科學合理的地球物理監測手段與地震風險管控措施是各類CCUS項目實施過程中減輕地震災害威脅的重要途徑（圖 2）。首先，項目實施前的地震風險評估需要給出預期最大震級與長期監測計劃，從而保證整個項目實施過程得到有效的監控。其次，實時的誘發地震監測臺網除了使用地震計、強震動儀、地表淺井與深井陣列等地震監測技術設備外，重力與電磁法監測技術也是評估CO2羽流運移特征的有效手段。最終，在破壞性較大的誘發地震發生前利用多學科監測數據實現前瞻性預測，建立地震災害風險預警“紅綠燈”系統（TLS）從而實時分析地震災害風險，采用震級、PGV或地震風險評估值等閾值，以及開采區社會公眾的風險可接受程度來確定風險等級（綠、黃、橙、紅等），根據誘發地震實際發生情況或前瞻性的向前預測來及時調整施工流程，從而實現減輕CCUS項目誘發地震風險（圖 3）。除了及時對誘發地震災害風險進行監測、評估與前瞻性預測外，對出現了不同等級警報后，還應采取具體的緩解風險措施。通過控制流體注入速率（排量）、注入總量、井口壓力等工程措施實現減輕誘發地震災害風險。當紅綠燈系統出現風險等級最高的紅色警告時，一般會采用直接停止注入作業和關井的方式，并在地震活動恢復至背景水平后，經過相關監管部門批準方可復工。

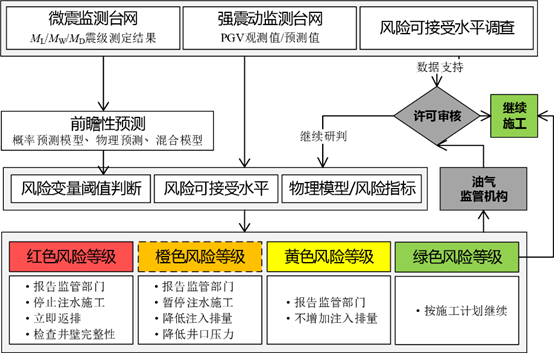

圖 3 誘發地震風險管控紅綠燈系統（TLS）的總體技術框架(姜叢 et al., 2021)

四、存在的問題及對策

但是，CCUS所涉及的復雜應用場景目前面臨眾多的基礎科學問題與工程問題。例如，地下儲層中孔隙壓力演化以及注入流體的性質變化會影響裂縫和斷層的穩定性；低溫的注入流體到達高溫地層所引起的非等溫效應會引起巖石收縮、熱應力減小和冷卻區周圍應力重新分布；低滲透斷層穿過注入層時引起的局部應力變化，可能降低其穩定性，最終導致斷層復活；地層中的可溶性碳酸鹽礦物發生的溶蝕、運移與重結晶現象所對應的地球化學效應也可觸發地震。這些因素使得在當前的地震預測模型中對于成功預測誘發地震變得十分困難。因此，在基礎研究和應用研究領域仍需要部署重大項目開展科技攻關，加強誘發地震機理的室內實驗和理論研究，發展注采施工期間介入式的誘發地震控制、多模式的流體注入策略、誘發地震災害風險緩解措施、以及考慮誘發地震災害風險的區域地震區劃等關鍵技術。同時，加強對關井后的地震“尾隨效應”、地下應力狀態量化分析等關鍵問題的研究，為“雙碳”目標下做好地震減災事業提供強有力的科技支撐。此外，在政策法規方面，目前對監測方案的制定、災害發生后的應急措施和后續處理方式等，均缺少法律法規來明確各參與方職責，亟需理順并明確各方職責和分工并加強立法。

【參考文獻】

Verdon,J.P.,Kendall,J.M.,Stork,A.L.,Chadwick,R.A.,White,D.J.,&Bissell,R.C.(2013). Comparison of geomechanical deformation induced by megatonne-scale CO2 storage at Sleipner, Weyburn,and In Salah.Proceedings of the National Academy of Sciences, 110(30), E2762-E2771.

姜叢, 邱宇, 蔣長勝, 尹欣欣, 翟鴻宇, 張延保, 尹鳳玲. (2021).

工業活動誘發地震風險管控的 “紅綠燈系統”: 問題與展望. 地球物理學進展, 36(6), 2320-2328.

【作者簡介】

翟鴻宇，男，中國地震局地球物理研究所非天然地震研究室，副研究員，研究方向?yàn)椋核毫褞r石物理實驗、微地震監測研究等。
