中國地震局地球物理研究所 吳瓊

地震科學是觀測的科學，獲取反映地球內部物質的分布及運移規律的地球重力場觀測數據是開展地球科學研究的基本條件之一，也是開展地震重力研究、提取地震前兆信息的基礎。地表高精度的時變微重力場測量，可為地球內部熱物質運移、地殼形變、火山、地震等地球內部動力學過程提供直接觀測數據，精確描述強震孕育過程中活動地塊的運動特征，為地震預測和地震科學研究提供有效的觀測資料。

一、什么是地球的重力場

牛頓普適的萬有引力定律表示，任意兩個質點通過連心線方向上的力相互吸引，這個力的大小與兩個質點的質量和乘積成正比，與其距離的平方成反比，如下式所示。

可以想象，具有質量的地球，會對分布在地表具有質量的物體產生萬有引力作用。力的方向通過二者質心之間的連線。這種關系用圖1可以表達的更加清楚。對于位于地球表面具有質量的物體，平衡狀態僅受兩個力的作用，即地面對其支撐力和萬有引力，由于地面的支撐力垂直于物體所在位置球面的切線方向，并不與萬有引力重合，因此可以將萬有引力分解為一個與支撐力大小相同，方向相反的重力，另一個就是物體繞地球自轉軸做圓周運動的向心力。

圖1 萬有引力與重力關系

如果假設地球自轉角速度為，則萬有引力與重力、向心力的關系可以表達成：

這里的為物體做圓周運動的半徑，也就是說，在赤道上，，向心力最大，重力最小，兩極，不受向心力作用，重力最大。即重力從赤道向兩極不斷增加，同時由于地形起伏、地下介質密度、地球周圍天體的運動等均會引起的改變，從而形成地球上隨著時間和空間不斷變化的重力場。

二、地球重力加速度的絕對測量

地球表面質量為的物體所受的重力可以表達為：

這里的即重力加速度。我們對地球重力場的測量即是對重力加速度的測量。這里有兩種測量方式，一是對空間或時間尺度上，重力加速度的變化量的測量，即相對重力測量；另一種是對某個點位在某個時間重力加速度絕對值的測量，即絕對重力測量。

重力加速度的單位是m/s2(國際單位制)，但是由于科學研究的需要，對重力測量的精度不斷提出更高的要求，為了更加清晰的表達微小的重力加速度變化，又引入了幾個常用的單位：Gal、mGal和μGal，它們之間的關系是：

1 m/s2 = 1×102 Gal = 1×105 mGal = 1×108 μGal

高精度絕對重力測量的任務就是不僅要測量出赤道到兩極Gal量級的重力場變化，也要敏感到地震發生前后幾個μGal的重力場變化。絕對重力測量需要兩個基準：時間和長度，就相當于用時間和長度這兩把尺子精確測量出重力加速度的大小。

圖2 絕對重力測量方法

（從左至右依次為單擺、激光干涉、原子干涉絕對重力測量方法）

從上世紀至今，完成絕對重力測量的技術如圖2所示，從左至右依次是單擺、激光干涉和原子干涉。圖3顯示了近年來絕對重力測量技術的發展和絕對重力測量準確度的提高歷程。

簡單說來，單擺是通過對單擺的周期和擺長的測量，根據經典的單擺公式解算出重力加速度值，這種測量技術在上世紀六七十年代成熟，但是由于擺長的測量精度不能有效提高，故這種測量技術的最高測量指標僅能達到mGal量級。

隨著激光技術、銣原子時鐘的發展和逐步成熟，激光干涉原理的絕對重力測量技術也逐步趨向成熟。這種測量方式基于邁克爾遜干涉儀，完成對做自由下落運動物體運動軌跡上時間和位移坐標的精確測量。通過對這些坐標進行擬合求解，得到高精度的重力加速度絕對值。目前激光干涉原理的絕對重力測量準確度已經可以實現5μGal的量級。

華裔科學家朱棣文教授原子噴泉技術研究的突破，為原子干涉絕對重力測量提供了必須的原子操控技術。與激光干涉原理中做自由下落運動的宏觀物體相比，這里做自由下落運動的是微觀的原子團。原子團自由下落過程中，由于重力場的作用，其布局?jǐn)?shù)會發生改變，因此可以通過擬合多個原子團自由下落前后布局?jǐn)?shù)的變化形成的周期性變化信號，通過相位與重力加速度絕對值的線性關系實現測量目標。目前原子干涉絕對重力測量的準確度可以實現10μGal量級。

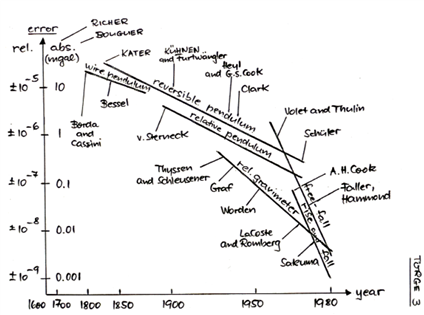

圖3 絕對重力測量技術的發展與測量準確度的提高

三、小結

中國是世界上最先開展絕對重力儀研究的國家之一。我國絕對重力儀研究能得到重視與發展，是與我國核潛艇的研制要求分不開的。為了滿足我國研制核潛艇導航加速度計標定的需要，1970年國家科委向中國計量科學研究院下達了于1975年要完成100 μGal不確定度絕對重力儀的研制任務。1975年該院研究團隊研發成功我國第一套絕對重力儀（NIM-1），測量精度基本達到100 μGal，獲得了國家科學技術進步二等獎，在1981年國際重力儀比對大會上，測量結果與平均值僅相差16 μGal。使用該成果，測量了北京國家重力基準點的絕對重力值后，發現我國由蘇聯引入的波茨坦重力系統，存在13.5 mGal的系統誤差。1975總參測繪局根據計量院的絕對重力點數據發文全軍，修改全軍使用的重力數據。

幾十年來，由于得到老一輩科學家，科學院院士方俊、王大珩、顧功敘、秦馨菱等的支持，使我國的絕對重力測量技術在國際上具有一定的影響力。1995至1996年，先后受馬來西亞、新加坡、文萊及韓國的邀請，測量建立了10個絕對重力控制點。2000年至2001年又受越南和泰國的邀請分別為兩國建成三個絕對重力控制點，一個絕對重力控制網。但是受到各種因素制約，我國絕對重力儀研制僅停留在實驗室階段，研究成果沒有實現產業化。

近年來隨著國家對自主研發技術重視度的不斷提升，高精度絕對重力測量技術得到了快速的發展。目前國內有9個科研團隊從事激光干涉和原子干涉絕對重力儀研制，2022年參與中國地震局地震監測專業設備定型測試的產品有6套，具有自主知識產權的高精度絕對重力測量技術正蓬勃發展并逐漸走向成熟。希望在不久的將來，我國自主研發的絕對重力測量儀器可以真正參與到實際的高精度絕對重力測量實踐中，為我國的地球科學研究源源不斷的提供高精度重力場絕對觀測數據。

【作者簡介】

吳瓊，男，中國地震局地球物理研究所地球物理先導技術研究室，研究員，研究方向?yàn)椋旱厍蛭锢碛^測技術，主要從事激光干涉絕對重力測量、重力梯度測量和相對重力測量儀器的研發與應用。
