時變重力場反映地球系統內物質的分布、運動和變化，是研究地球系統內物質運動狀態及其動力學機制的重要約束信息，可為解決人類面臨的資源、環境和災害等緊迫問題提供重要的基礎地球物理信息。近十幾年來，GRACE(Gravity Recovery And Climate Experiment)衛星已成功獲取全球均勻覆蓋的時變重力觀測數據，使地球時變重力場模型在分辨率和精度上實現了重大提升。GRACE月時變重力場在大空間尺度上定量揭示了全球環境變化，例如：陸地水儲量變化、冰川消融、海洋變化、冰后回彈以及大地震等導致的地球表層質量重新分布。

GRACE重力衛星具有可重復、大范圍的觀測優勢，但僅對重力場信號的中長波長部分較為敏感，對短波長部分敏感性較弱，不利于恢復較高階的時變地球重力場模型。GRACE的實際空間分辨率約400 km，其數據存在空間域的南北向條帶等噪聲需做濾波處理，會進一步降低空間分辨率，難以滿足環境保護、資源監測以及災害預測等研究對高精度高分辨率時變重力場的需求。

地面重力時變觀測在地表進行，通過定期同點位復測來獲得重力場隨時間的變化。與GRACE重力衛星相比，地面重力測量的優點在于重力信號衰減幅度小，觀測結果的短波長部分更加精確，空間分辨率也更高，適于分析區域性、近地表的物質運動和遷移現象。但地面重力觀測易受地理和環境等因素制約：一方面，很多區域（如南極、沙漠和冰川等）難以施測，存在數據空白區，無法像GRACE衛星觀測那樣實現數據全球覆蓋；另一方面，在可施測區域內，測點空間位置也難以實現均勻分布。直接利用地面重力觀測數據確定區域重力場模型時，由于數據僅區域覆蓋且空間不均勻分布，無法滿足球諧分析這樣的經典重力場恢復理論對數據的要求（基函數在區域內部不滿足正交性）。因此，需借助局部重力場恢復理論和方法。

目前應用較為廣泛的局部重力場恢復方法包括最小二乘配置法、球冠諧分析法、Mascon法和特殊基函數法等。Slepian局部譜分析方法即為一種特殊的基函數法，最早由D. Slepian提出，旨在解決一維連續情況下的時域和頻域能量集中問題，隨后被不斷發展并引入到重力場研究領域中(Simons and Dahlen, 2006; Simons et al., 2006; Simons, 2010)。Slepian方法通過構建在研究區域內部的正交基函數，可使信號能量集中在研究區域內部，適用于表達區域尺度的重力場變化，并且Slepian展開與相同階次的經典球諧展開具有同樣的意義(Simons, 2010; 陳石等, 2017)。

本文對利用Slepian局部譜分析恢復局部重力場的方法進行了研究，并將Slepian方法應用到我國華北地區，確定了華北2011–2013年尺度的120階局部重力場時變模型，并與研究區域內GRACE衛星重力估計結果進行對比分析。

Slepian方法的基本原理及恢復局部重力場模型的流程詳見韓建成等(2021)。Slepian方法是一種具有稀疏特性的時空局部譜方法。圖1直觀反映了華北地區Slepian函數分別展開到90、120和180階時聚集因子的稀疏分布情況。對于120階Slepian展開，聚集因子總數量為14641個，其中大于0.001的共41個，僅占總數量的0.3%，剩余均接近0，分布具有明顯的稀疏性。

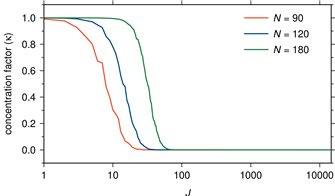

圖1 華北地區對應90、120和180階Slepian展開的聚集因子分布

圖2進一步給出了華北地區Slepian展開到90、120和180階時基函數的空間分布情況，其中洋紅色曲線標記重力數據覆蓋范圍的邊界。由圖2可以看出，對于每組展開，當聚集因子較接近1時，所對應基函數基本都集中在研究區域內部，能量很少泄漏到區域外部；當聚集因子很小時（如圖2第3行中接近0.001的情況），所對應基函數基本集中在研究區域外部，在研究區域內部幾乎沒有貢獻。

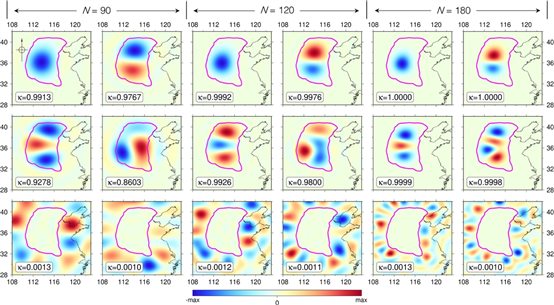

圖2 華北地區3組Slepian展開的基函數空間分布，分別對應90階（左邊2列）、120階（中間2列）和180階（右邊2列）展開. 對于每組展開，第1和第2行為聚集因子最大的前4個基函數，第3行為聚集因子接近0.001的基函數. 洋紅色線為研究區域邊界，黑色線為陸海邊界

本文采用了華北地區重力測網2011–2013年間的實際重力觀測成果，一共6期觀測數據（每年上下半年各測1期）。重力網平差采用基于貝葉斯平差模型的pyBACGS軟件完成(Chen et al., 2019)，該方法可以較好地解決多臺相對重力儀器聯合平差的權系數優化、非線性漂移估計和儀器格值的最優化估計等問題，6期觀測平差結果的點值精度均優于10×10-8 m/s2. 圖3給出了6期數據覆蓋的重復測點位置的空間分布，共有364個。

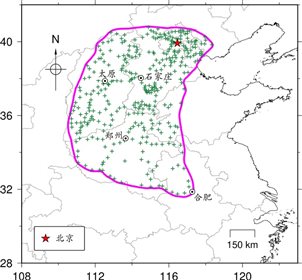

圖3 本文研究區域及重復測點位置分布. 洋紅色線為研究區域邊界，綠色十字代表重復測點位置，灰色線為省界，黑色線為陸海邊界

在研究區域內部364個重復測點處，將相鄰兩年對應測期內的重力觀測做差（后一年觀測減去前一年）獲得1年尺度重力變化。所有比較都限定在相對應的測期內，以減弱水文變化等季節性信號的影響。最終得到4組1年尺度重力變化，即基于第1期觀測的2013.04–2012.03、2012.03–2011.03（“–”號表示前后兩組數據做差），以及基于第2期觀測的2013.08–2012.08和2012.08–2011.08. 獲得研究區域重復測點處的重力變化后，接下來應用Slepian方法恢復華北地區120階時變重力場模型（最佳截斷數取26），空間變化結果（格網間距為0.1°×0.1°）如圖4所示。最大展開階數以及Slepian最佳截斷數的確定，詳見韓建成等(2021)。

除1年尺度時變重力場模型外，本文還解算了2組華北地區120階的2年尺度重力變化模型，第1組利用基于上半年觀測(2013.04–2011.03)的重力變化數據解算，第2組利用基于下半年觀測(2013.08–2011.08)的重力變化數據解算，解算結果如圖5所示。

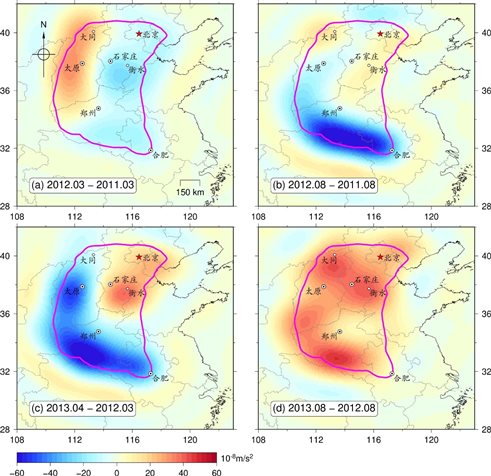

圖 4 華北地區由Slepian方法確定的120階1年尺度重力場變化 (2011–2013) 空間分布：(a)-(c) 基于相鄰兩年第1期觀測差值; (b)-(d) 基于相鄰兩年第2期觀測差值. 洋紅色線為研究區域邊界，灰色線為省界，黑色線為陸海邊界. 單位為10-8 m/s2

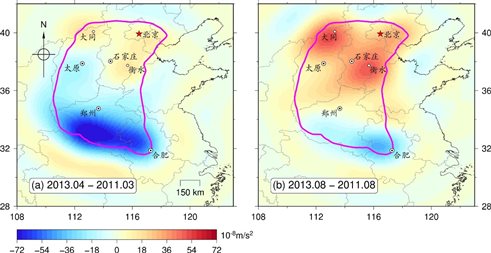

圖 5 華北地區由Slepian方法確定的120階2年尺度重力場變化空間分布：(a) 基于2013.04和2011.03的觀測差值; (b) 基于2013.08和2011.08的觀測差值. 洋紅色線為研究區域邊界，灰色線為省界，黑色線為陸海邊界. 單位為10-8 m/s2

本文還利用Slepian方法計算了華北地區2011–2013年間2年尺度的GRACE重力變化（2013.04–2011.03和2013.07–2011.08），如圖6所示。

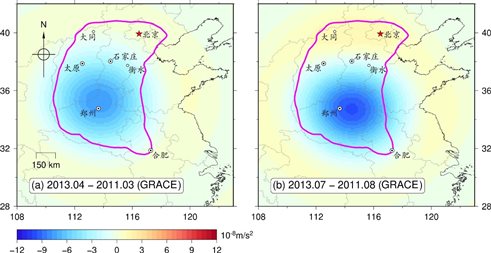

圖6華北地區由Slepian方法得到的GRACE重力變化空間分布，其中、(b)分別為2013.04–2011.03和2013.07–2011.08結果. 洋紅色線為研究區域邊界，灰色線為省界，黑色線為陸海邊界. 單位為10-8 m/s2

對于2年尺度的重力變化，地面結果（圖5）與GRACE結果（圖6）表現出較為一致的“南減北增”空間分布特征。進一步對比圖5和圖6，可發現2年尺度的地面與GRACE衛星結果差異最大區域出現在石家莊–衡水連線一帶，2011–2013年區域內地面結果為增大趨勢，GRACE結果為減少趨勢。該區域長期存在嚴重的淺層、深層地下水超量開采以及地表沉降問題，這是影響區域內重力場長期變化的兩個主要因素。對地面測量而言，地下水虧損會令重力觀測減小，地表沉降會導致重力觀測增加。根據Shen等(2015)的地面觀測結果，2009–2013年在河北省南部（包含石家莊–衡水連線一帶）由地表沉降導致的重力增加效應要大于地下水虧損帶來的減小效應；由于2009–2013年間石家莊–衡水連線一帶地表沉降速度基本維持不變(約-0.05 m/a)，我們推斷2011–2013年區域內地表沉降的影響仍然大于地下水虧損的影響，因此地面重力結果呈增大趨勢。對GRACE觀測而言，在衛星軌道處地面沉降導致的重力變化已大幅衰減，此時地下水虧損導致的重力減小效應占主導地位，因此GRACE結果整體為減少趨勢。

本文的創新及取得的成果如下：(1)              首次嘗試?yán)?/span>Slepian局部譜分析方法和多期地面重力觀測確定更高空間分辨率的時變重力場模型，討論給出了相應構建流程。(2)              提出了Slepian區域重力場建模參數的優化方法。(3)              獲得了2011–2013年華北地區120階年尺度時變重力場模型，并驗證了模型的可靠性。

本文研究結果可為區域重力場建模提供新的參考，也可為華北地區水資源變化監測、構造活動分析以及地震風險性評估等研究提供高分辨率的時變重力場模型支撐。

研究成果發表于“地球物理學報”。研究受國家自然科學基金(41974095)，中國博士后科學基金(2018M641424)，中國地震局地球物理研究所基本科研業務費專項(DQJB19B03,DQJB20X09)聯合資助。

【相關文獻列表】

[1].      Chen S, Zhuang J, Li X et al. 2019. Bayesian approach for network adjustment for gravity survey campaign: methodology and model test. Journal of Geodesy, 93:681-700, doi:10.1007/s00190-018-1190-7.

[2].      Shen C, Xuan S, Zou Z et al. 2015. Trends in gravity changes from 2009 to 2013 derived from ground-based gravimetry and GRACE data in North China. Geodesy and Geodynamics, 6(6):423-428, doi:10.1016/j.geog.2015.08.001.

[3].      Simons F J. 2010. Slepian functions and their use in signal estimation and spectral analysis, in: Freeden W, Nashed M Z, Sonar T (Eds.), Handbook of Geomathematics. Springer, Heidelberg, Germany, pp. 891-923.

[4].      Simons F J, Dahlen F A. 2006. Spherical Slepian functions and the polar gap in geodesy. Geophysical Journal International, 166(3):1039-1061, doi:10.1111/j.1365-246X.2006.03065.x.

[5].      Simons F J, Dahlen F A, Wieczorek M A. 2006. Spatiospectral Concentration on a Sphere. SIAM Review, 48(3):504-536, doi:10.1137/s0036144504445765.

[6].      陳石, 徐偉民, 王謙身. 2017. 應用Slepian局部譜方法解算中國大陸重力場球諧模型. 測繪學報, 46(8):952-960, doi:10.11947/j.AGCS.2017.20150542.

[7].      韓建成, 陳石, 盧紅艷, 徐偉民. 2021. 基于Slepian 方法和地面重力觀測確定時變重力場模型：以2011–2013 年華北地區數據為例. 地球物理學報, 64(5):1542-1557, doi: 10.6038/cjg2021O0240.

【作者簡介】

韓建成2012年畢業于武漢大學測繪學院，獲固體地球物理學博士學位。2014年至2017年于臺灣交通大學從事博士后研究，2018年進入中國地震局地球物理研究所從事博士后研究，現為第四研究室助理研究員。目前主要研究方向為重力場恢復、時變重力場應用及高性能計算等。
