總投資超過19億的“十三五”國家地震烈度速報與預警工程項目建設周期為五年（2018-2023）。為了盡快形成地震預警服務能力，項目選取四川、云南、京津冀作為“先行先試”區域，定于2021年7月下旬啟動試運行。為了確保試運行工作的順利啟動，需要提前對各地震預警系統的實際在線運行情況進行細致分析、對上線軟件系統開展全面深入測試，以提供科學的數據支持。作者作為測試專家組常務副組長，除了負責制定系統測試方案，還需要對相關軟件的運行情況開展深入分析。本文的結果正在對深研院地震預警系統（JEEW）運行情況的全面分析之一。

集中分析了四川省地震局部署的JEEW系統在2019-2020年四川長寧M6.0級地震序列中的實時處理情況。在進行具體數據分析時，根據臺站觀測系統的建設進展（圖1），分為兩個時間階段對系統運行情況和實時處理結果進行了評估，重點關注臺網整體布局、設備數據延時、地震定位偏差、發震時刻偏差、預警震級偏差、首報用時等內容。其中，第一階段為2019年6月17日長寧M6.0級主震發生至2019年10月底（該區域內MEMS烈度儀臺站還未布設，大部分寬頻帶與短周期地震臺站數據采集器未升級至支持新的低延時數據傳輸協議），第二階段從2019年11月初至2021年3月（700多個MEMS烈度儀臺站全部布設完成并引入至JEEW系統，部分寬頻帶和短周期地震臺站升級完成）。

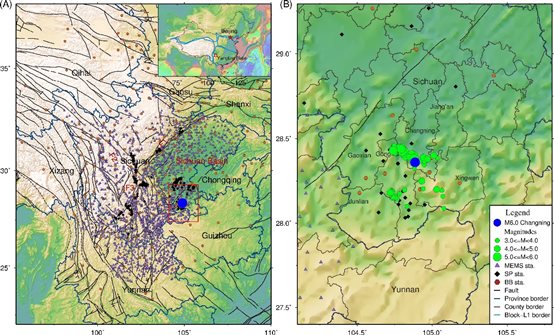

圖1（A）四川地震臺網布設情況（截止2021年3月31日）；（B）第一階段長寧地震周邊臺站分布。

對于寬頻帶、短周期和MEMS烈度儀臺站，數據延時中值偏差分別為2.9±1.61 s、0.87±1.54 s和0.5±0.42 s（圖2）。造成前兩者標準偏差較大的原因主要是由于一些未升級高延時地震臺站引起，這部分臺站仍然采用舊的數據傳輸協議（數據包長為512 bytes）。

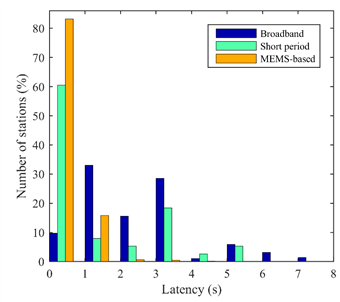

圖2 四川地震臺網數據延時分布（歸一化結果）

在地震預警處理性能方面，主要針對M3.0+地震的處理結果進行分析。其中，第一階段發生62次M3.0+地震，55次得到成功處理，7次漏報；第二階段發生39次M3.0+地震，成功處理38次，1次漏報。大部分的漏報主要是由于地震連續發生引起，漏報的地震被前序地震波形淹沒。對于震中偏差、深度偏差、發震時刻偏差和震級偏差，兩個階段差別不大，第一階段和第二階段的結果分別為1.5±6.0 km、0.0±3.6 km、0.4±0.7 s、-0.1±0.46和2.3±3.0 km、-3.0±3.6km、0.3±0.4s、-0.2±0.32（圖3）。但是，在引入MEMS烈度儀臺站后，第二階段的第一報用時得到了大大的提升，從第一階段的10.5±3.0 s提升至6.3±3.5 s，達到了工程項目對于第一報用時的要求。

在震級偏差方面，雖然整體偏差不大，但是對于較大地震（M>4.0）存在明顯的震級低估問題（圖4）。究其原因，主要由以下幾個方面引起：⑴ 寬頻帶和短周期地震臺站數據限幅；⑵ 短周期地震臺站由于缺失長周期記錄部分，導致存在震級飽和問題；⑶ 所用預警震級估算公式直接利用國外公式，未進行本地化處理；⑷ 估算預警震級時，直接利用觸發臺站計算得到的當前震級取平均，未考慮P波窗長的影響，使得利用遠臺較小的P波幅值計算得到的震級明顯偏小。

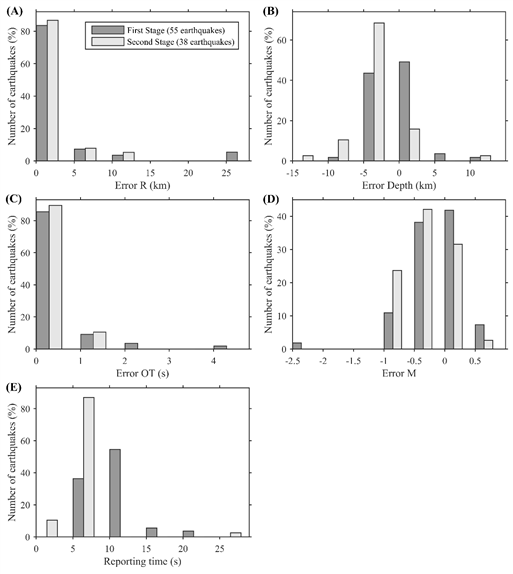

圖3 地震預警處理結果

（A）震中偏差；（B）深度偏差；（C）發震時刻偏差；（D）震級偏差；（E）第一報用時

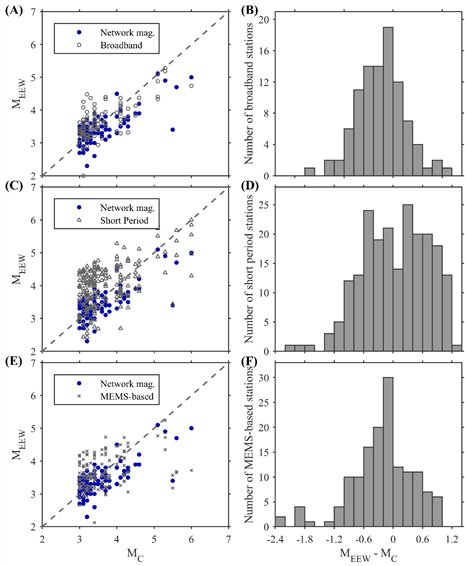

圖4 不同類別地震臺站第一報震級偏差分布

針對四川長寧地震序列預警處理性能分析得到的結果，有效驗證了當前部署系統的穩定性和可靠性，特別是在地震定位和首報用時兩個方面，為工程項目的順利上線示范運行提供了科學的數據支撐，同時中國地震局領導和相關管理部門可以詳細把握項目的具體運行情況。

研究成果發表于“Frontiers in Earth Science”。研究受“國家重點研發計劃（2021YFC1504001）”、科研院所基本科研業務費（DQJB20R14、DQJB20B17）和北京市自然科學基金（8202051）聯合資助。

【相關文獻列表】

[1] Chaoyong Peng, Peng Jiang, Qiang Ma, Peng Wu, Jingrong Su, Yu Zheng, Jiansi Yang. Performance evaluation of an earthquake early warning system in the 2019-2020 M6.0 Changning, Sichuan, China, seismic sequence. Frontiers in Earth Science, 2021, 9, 699941.

[2] Chaoyong Peng, Qiang Ma, Peng Jiang Wenhui Huang, Dake Yang, Hanshu Peng, Liang Chen, Jiansi Yang. Performance of a hybrid demonstration earthquake early warning system in the Sichuan-Yunnan border region. Seismological Research Letters, 2020, 91(2A), 835-846.

[3] Chaoyong Peng, Peng Jiang, Quansheng Chen, Qiang Ma, Jiansi Yang. Performance evaluation of a dense MEMS-based seismic sensor array deployed in the Sichuan-Yunnan border region for earthquake early warning. Micromachines, 2019, 10(11), 735.
