區域和全球地震定位越來越多地基于更接近實際的橫向非均勻速度模型。速度模型主要來自于地震體波層析成像結果，分辨率不是很高。這樣，模型宜于以稀疏網格剖分以減少計算時間和計算機內存需求。當剖分的模型單元較大時,目前計算復雜速度模型地震定位中震源軌跡的方法[1-5]，計算結果誤差較大，難以滿足精定位需要。因此，將傳統交切法[6]（使用震源軌跡確定震源位置）應用于高精度的區域和全球地震定位，則需要解決稀疏網格中震源軌跡的求解問題。

為解決稀疏網格地震定位中震源軌跡計算存在的問題，對基于射線追蹤技術計算復雜介質地震定位中震源軌跡的方法：選取震源軌跡所經過單元節點（位于單元中心，稱為震源軌跡節點）為軌跡參考點,利用最小走時樹射線追蹤方法計算絕對殘差場中連接軌跡參考點的射線路徑作為震源軌跡[4]，進行了改進。改進方法不將震源軌跡節點作為軌跡參考點，而是基于插值技術計算每個軌跡節點其法線點對（即該節點與其周圍殘差正負極性不同的相鄰節點組成的點對中梯度絕對值最大的那對）間殘差為零的點作為震源軌跡參考點。算例表明: 和原方法相比，改進方法計算的震源軌跡更為精細，計算精度提高數十（線性插值）至數百倍（非線性插值），而計算效率基本保持在同一數量級。

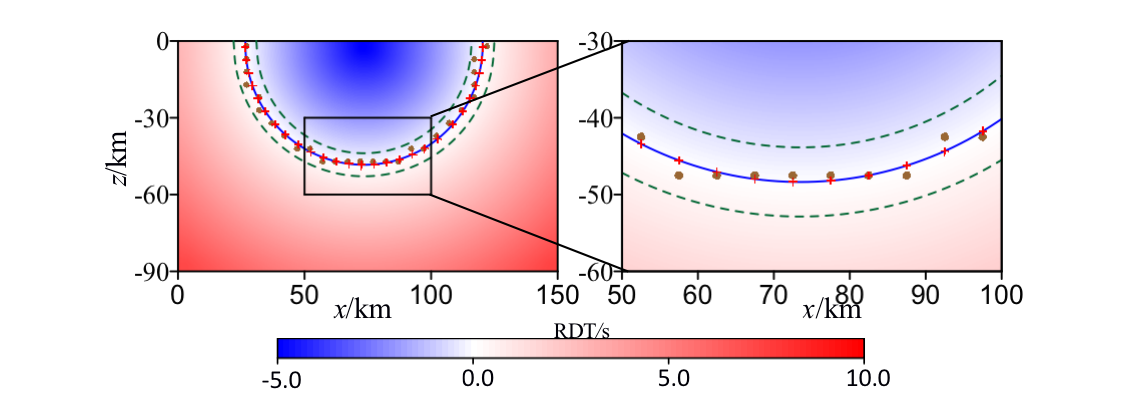

圖1 均勻介質中事件以同一臺站P波與S波到時差約束的震源軌跡及其殘差場

棕色點為震源軌跡所經過模型單元的中心點；紅色十字為使用插值方法計算的震源軌跡參考點；藍色實線是震源軌跡的理論解,綠色虛線為±1.0s的殘差等值線.

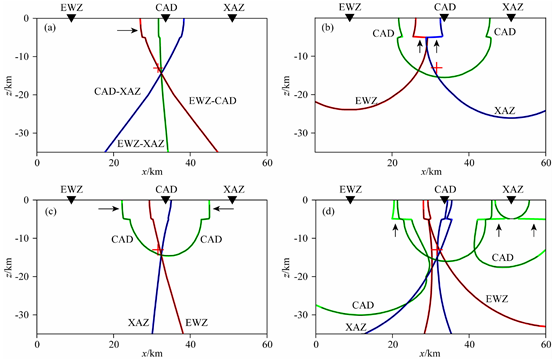

圖2華北地區2012年8月26日ML 4.2級地震的震源軌跡

(a) P波到時差約束；(b) P和S波到時差約束；(c) P波到時約束；(c) P波和S波到時約束. 黑色線為趙愛華等[5]計算結果，彩色線為本文計算結果（詳情見正文）. 倒三角形為地震臺站, 紅色十字為北京臺網所定震源位置在臺站連線上的投影.

本文提出的基于插值技術計算殘差零值點為參考點的震源軌跡計算方法，不僅保持了常規方法（以震源軌跡節點為參考點）的優點，如適用于復雜模型計算、對震源軌跡的組成段數及穩定性沒有限制等，而且即使剖分模型的網格較為稀疏，計算的震源軌跡也具有很高精度。以稀疏網格剖分模型，可大大減少模型單元數量，從而相應地減少了震源軌跡計算（特別是其中最為費時的地震波場計算）所需的計算機內存和CPU時間，對于大尺度模型和臺站較多的臺網，效果更為顯著。稀疏網格中震源軌跡快速高精度計算的實現，使利用震源軌跡對區域和全球范圍內的地震事件進行快速高精度的定位成為可能。

研究成果發表于《地球物理學報》2021年第7期，研究受“國家自然科學基金項目 (41374098)；中國地震局地球物理研究所基本科研業務費專項基金項目（編號: DQJB19B40）”資助。

【相關文獻列表】

1. Zhou H.1994.Rapid three-dimensional hypocentral determination using a master station method. J. Geophys. Res., 99 (B8): 15439-15455
2. Font Y, Kao H, Lallemand S et al. 2004. Hypocentre determination offshore of eastern Taiwan using the maxium intersdection method. Geophys. J. Int., 156 (2): 655-675
3. Theunissen T, Font Y, Lallemand S et al. 2012.Improvements of the Maximum Intersection Method for 3D Absolute Earthquake Locations. Bull. Seismol. Soc. Am. 102 (4): 1764-1785
4. 趙愛華. 2018. 三維復雜速度模型中地震事件震源軌跡的計算. 地球物理學報, 61(10): 3994-4006
5. 趙愛華,丁志峰,白志明.2015.基于射線追蹤技術計算地震定位中震源軌跡的改進方法. 地球物理學報,58(9):3272-3285
6. Pujol J. 2004. Earthquake location tutorial: graphical approach and approximate epicentral location techniques. Seismological Research Letter, 75 (1): 63-74

【個人簡介】

趙愛華，研究員，2001年畢業于中國科學院地質與地球物理研究所獲理學博士學位，2003年在中國礦業大學（北京）博士后出站后到中國地震局地球物理研究所工作至今，主要從事復雜介質地震波射線追蹤方法及其應用研究，包括地震層析成像、地震定位和地震各向異性等。
