大城市通常建在沉積盆地上，地震發生時，沉積盆地容易捕獲和放大地震能量，造成更大的破壞。地震危險性評估關注的一個重要問題即是盆地對強地面運動的放大效應。沉積層厚度，尤其是第四紀沉積物厚度和高分辨率三維S波速度結構，是影響盆地放大效應的主要因素。另外，空前的經濟繁榮帶動了大城市的快速發展，圍繞中心城市規劃和建設一個或多個城市副中心，以緩解中心城區不斷增長的人口壓力，是目前很多大城市面臨的主要問題。地下高分辨率三維S波速度結構和沉積層厚度可以為城市規劃和防震減災提供服務，也是城市建設之前開展地質調查所關注的主要因素。

作為北京下轄的行政區域，通州位于北京中心城區東部30公里，自2013年起定位為“北京城市副中心”，以緩解北京中心城區快速發展帶來的承載壓力。歷史記錄和現代地震活動都表明，北京大都市面臨著潛在的地震風險。1679年的三河平谷8級地震即發生在北京大都市區域。獲取通州區域近地表三維S波速度和沉積層厚度，可服務于北京城市副中心建設及北京大都市的地震風險評估。

本文基于布設在北京通州地區約20×40平方公里區域的900多個密集臺陣的連續記錄，采用移動窗聚束分析和微動H/V譜比技術，得到了通州地區的橫向分辨率在1km左右的高分辨率S波速度模型和沉積層厚度。證明了利用背景噪聲的移動窗聚束（Beamforming， BF）分析技術，可以提取每個子臺陣多模式瑞利波的頻散曲線，從而不需要反演，直接獲得不同周期瑞利波相速度的橫向分布圖。通過反演每個子臺陣的基階和第一高階模式的瑞利波頻散曲線，構建了臺陣下方高分辨率三維S波速度模型。沉積層厚度通過微動H/V譜比技術勾畫。

研究發現，H/V譜比得到的沉積層厚度與1km/s的S波速度等值面有較好的相關性。大興隆起的沉積層厚度約為100-400m，甘棠和夏墊凹陷的沉積層厚度約為400-600m。模型顯示，大興斷裂在穿過牛堡屯之后，很可能繼續向北東向延申，延申長度約為20Km。

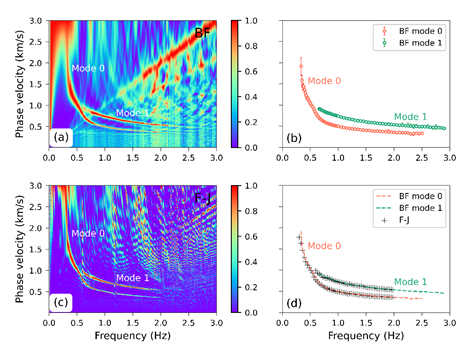

圖1 利用聚束分析(BF)提取多模式瑞利波頻散曲線(a,b)及與F-J變換結果（c,d）的對比。

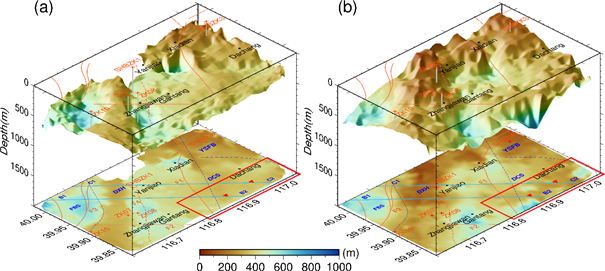

圖2 S波速度為1km/s的速度等值面及H/V譜比給出的沉積層厚度。

研究成果發表在JGR-Solid Earth（Qin, T., Lu, L., Ding, Z., Feng, X., & Zhang, Y., 2022, High-resolution 3D shallow S wave velocity structure of Tongzhou, subcenter of Beijing, inferred from multimode Rayleigh waves by beamforming seismic noise at a dense array. Journal of Geophysical Research:Solid Earth, 127, e2021JB023689. https://doi.org/10.1029/2021JB023689）。本研究得到了國家自然科學基金（U1839209）和科技部重點研發計劃（2017YFC1500200）的資助。

論文第一作者為我所博士研究生秦彤威，通訊作者為魯來玉研究員。

【作者簡介】

第一作者：秦彤威，男，博士研究生。研究方向?yàn)榛诿芗_陣的高分辨率地震干涉成像理論及應用。E-mail:qintongwei18@mails.ucas.edu.cn

通訊作者：魯來玉，男，研究員，博士生導師，主要從事與復雜介質地震波傳播與散射有關的理論、方法和成像技術研究。E-mail:laiyulu@cea-igp.ac.cn
