地鐵隧道與臨近地上建筑相互作用體系是伴隨著我國經濟飛速發展大量出現的，尚未經歷大地震的考驗，學術界與工程界對其動力特性的認識尚不清楚。在我國推動韌性城市建設的大背景下，這一問題亟待解決。中國地震局地球物理研究所金立國副研究員等人著眼于城市地下與地上工程系統相互作用基礎理論問題的研究，從數學物理方程的角度出發，給出了地鐵隧道與地上結構相互作用的閉合形式解析解。通過引入物理學中的Rayleigh散射機制，提出了可定量分析預測地鐵隧道與地上建筑相互作用強弱空間位置的Rayleigh散射特征頻率計算方法，并進一步揭示了系統間相互作用的動力特性。

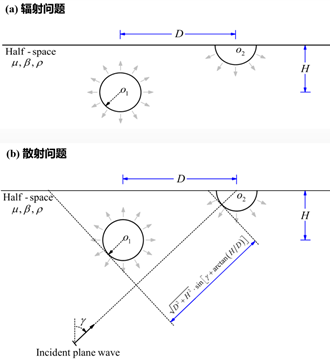

圖1  Rayleigh散射特征頻率推導示意圖

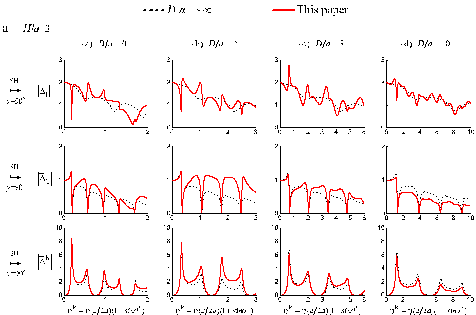

圖2  地上結構共振特性對隧道—土體—地上結構地震相互作用的影響規律

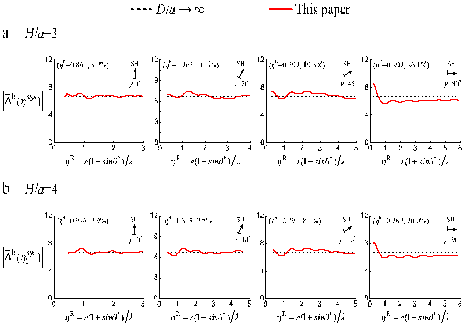

圖3  SSSI效應對結構相對響應峰值的影響規律

由圖2可知：隧道動力響應與結構共振特性密切相關。結構共振會使隧道響應傳遞函數出現跳變。結構共振導致的隧道響應峰值會比單獨隧道響應峰值更加突出，在波斜入射時尤為突出。

由圖3可知：(1) 隨著入射角的增大，結構相對響應幅值的放大比率一般也隨之增大，最大可以被放大約26.1%。(2) 針對多個地上建筑之間結構—土—結構相互作用（SSSI）研究發現的“群組效應”，對于隧道與地上建筑之間的SSSI問題，并不一定成立。(3) 隨著隧道-地上建筑水平間距的增加，建筑物相對響應相應地被放大或減小，這將對結構產生不利或有利的影響。這種不利和有利的影響不是恒定的，而是隨著間隔距離的變化而交替出現。

本研究的創新點主要體現在：1. 基于物理學中的Rayleigh散射機制，提出了可以定量預測隧道與地上建筑地震相互作用強弱空間位置的算法，并成功應用于南京在建地鐵11號線；2. 通過分析發現：SSSI效應可放大或減小地上建筑的相對響應峰值。這種不利和有利的影響不是恒定的，而是隨著隧道與地上建筑距離的增加而交替出現。這種不利或有利影響的程度與波的頻率、入射角以及隧道和地上建筑空間位置密切相關。根據參數的不同，建筑物相對響應峰值可被放大約27.0%，或減小約28.0%；多個地上建筑SSSI分析中發現的“群組效應”結論，在地下—地上建筑SSSI問題中并不一定成立。3. 研究中的解析模型可對實際隧道—地上建筑地震相互作用問題給出合理的分析結果。

在國家大力推進韌性城市建設的大背景下，本研究成果對于城市地上和地下工程結構的建設，具有顯著的現實應用意義。成果可推廣應用到實際工程中，可為我國城市地上建筑和地下結構的抗震設計和分析提供科學依據，具有顯著的經濟、社會和環境效益。研究成果2022年7月發表于巖土地震工程國際知名期刊《Tunnelling and Underground Space Technology》。

【作者簡介】

金立國，男，博士、博士后，副研究員，碩士生導師?，F(xiàn)工作于中國地震局地球物理研究所強震動地震學研究室，主要從事巖土工程減災、地下結構抗震、場地地震反應、地震波動理論、近岸海洋工程等的研究工作。
