隨著工業化的進程，人類活動與自然的關系越來越受到關注。建成投產于2013年6月的新疆呼圖壁儲氣庫是我國目前最大的地下儲氣庫。在其運行之前，周邊區域地震活動性較弱。而在儲氣庫運行之初，附近10 km范圍內出現兩個3級以上地震，引發了諸多討論，然而對其機制并未形成共識。同時，隨著儲氣庫運行及地震觀測的持續，多周期循環存儲作用對區域地震活動的影響也值得進一步研究與討論。相關研究可為減輕地震災害、保障工業設施安全提供依據。

本研究基于新疆北天山區域2011年至2019年的固定臺網觀測和“呼圖壁計劃”的流動臺網觀測數據，利用模板匹配技術獲取了呼圖壁儲氣庫周邊區域較完備的地震目錄，檢測后區域完備震級由1.0級下降至0.6級；并利用基于波形互相關技術的雙差定位方法確定檢測事件的震源位置，超過一半（684個）的地震活動被定位于儲氣庫周?chē)?/span>10 km的研究區域中?；谥囟ㄎ缓蟮臋z測事件目錄，我們分析了地震活動時空演化特征。研究表明，儲氣庫運行后區域地震活動頻度顯著增加，且增加的地震活動主要集中在庫區6 km以?xún)?nèi)、深度10 km以上的區域，并形成兩個產狀共軛的地震叢集。在庫容擴張階段，地震活動多起始于注氣邊界，非均勻氣體注入引起的局部應變集中可能是地震活動開始的主要原因。同時，在地震序列演化的過程中還觀測到擴散率接近2 m/s2的地震遷移現象，推測在應力加載的作用下，下伏的飽和烴源巖中滯留的油氣被擠出并沿著斷層向淺部遷移，從而導致斷層弱化，誘發地震。在儲氣庫進入穩定運行階段后，地震活動在區域主要斷層上以相對分散的小震級的形式再次活動，并呈現從深部向淺部遷移的特征，推測主要由天然氣循環加/卸載引起的殘留深部流體運移導致。

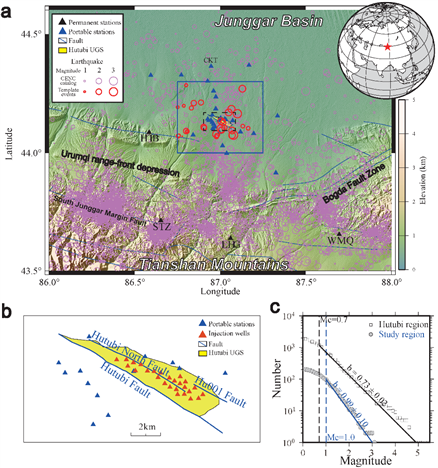

圖1 （a）研究區域地圖。流動臺和固定臺分別用藍色和黑色三角形表示，呼圖壁儲氣庫用黃色標出，藍色方框標出了本研究的研究區域，粉色和紅色圓圈分別代表CENC原始目錄和重定位后的模板地震事件。（b）呼圖壁儲氣庫周邊區域放大圖。對應于圖a中的黑色虛線方框。（c）震級-頻度分布圖和G-R定律擬合

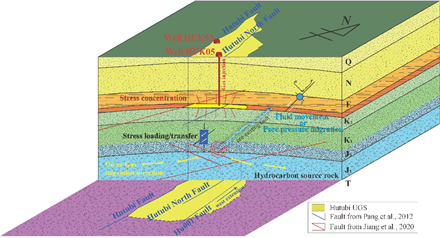

圖2 天然氣第二次注入期間震源遷移示意圖。烴源地層中的巖石可能是多孔并且部分飽和的，受到呼圖壁儲氣庫注氣造成的應力局部集中影響，烴源地層中的微裂縫被打開，其中滯留的油氣凝聚并沿著先前存在的斷層向淺部遷移，導致斷層滑動，產生地震

本研究的創新點包括：1. 利用模板匹配及地震精定位技術實現了圍繞儲氣庫地震活動時空演化特征的多周期連續觀測；2. 除發生在儲氣庫擴容階段的地震活動外，在儲氣庫進入穩定運行階段后再次觀測到與注氣活動相關的地震活動，提示了儲氣庫的運行依舊持續影響著區域地震活動，有必要進行長期監測；3. 儲氣庫運行相關的地震活動一開始主要受非均勻注氣在注氣邊界引起的局部應力集中的影響，而天然氣循環加/卸載引起的深部殘留流體向淺部運移是地震表現出遷移特征的主要原因。

本研究對新疆呼圖壁儲氣庫周?chē)卣鸹顒?dòng)性開展了多周期連續觀測，相關成果可為工業活動誘發地震的研究提供有益參考，為減輕地震災害、保障工業設施安全提供依據。成果2022年發表于學術期刊《Scientific Reports》（Zhang B, Wang B, Wei B, et al. Spatiotemporal evolution of seismicity during the cyclic operation of the Hutubi underground gas storage, Xinjiang, China[J]. Scientific Reports, 2022, 12(1): 1-14.），受?chē)?guó)家自然科學基金項目（41790462，41804059，41904084和41561164018）共同資助。

【作者簡介】

張博，男，1990年生，2013年本科畢業于防災科技學院，2022年畢業于中國地震局地球物理研究所，獲理學博士學位。以第一作者發表學術論文2篇。主要從事地震檢測與定位、誘發地震機制分析等方面的工作。
