目前，基于深度學習的震相拾取算法已獲得較為充分的研究，但是均集中在提升震相拾取精度上，而深度學習模型的問題在于計算復雜度較高，在實際數據處理中需要面臨較高的處理代價，且需要專用的加速處理設備，如GPU。隨著數據累積，迫切需要設計一種能夠保證精度的輕量化高速震相拾取模型，以提高處理海量數據的效率，這種模型同時可以方便地部署在設備端。

中國地震局地球物理研究所于子葉博士團隊設計的輕量化地震震相拾取模型（LPPN）是目前少數著眼于優化速度的震相拾取模型。其精度與目前廣泛使用的PhaseNet模型相近，而速度快于PhaseNet，同時模型更小。LPPN模型（中小模型）相比于PhaseNet方法所需要的可訓練參數更少，同時期理論計算復雜度更低。與PhaseNet拾取精度接近的中模型所占空間僅335KB，而PhaseNet則接近771KB。優化后的模型更加適合部署在低功耗設備、CPU等計算能力有限的設備上，實現高速的震相拾取工作?；?/span>CPU的測試表明，LPPN可以在10秒內處理單日100Hz三分量連續數據。而在GPU等設備上，LPPN可以將處理單日數據的時間縮短至0.5秒。表明LPPN可以用于密集臺陣長時間的數據觀測。

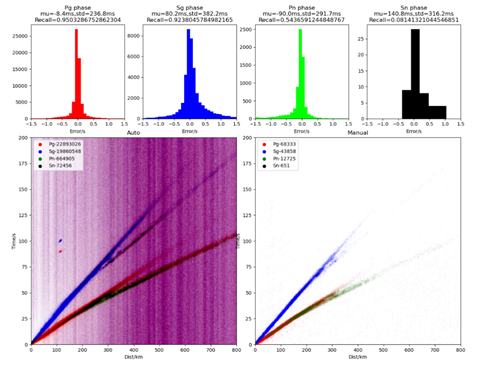

為測試精度，與中國地震臺網一期人工標注的數據進行了對比，對比結果如圖1所示：LPPN具備靈活的可配置性，可以拾取除Pg、Sg波形以外的多種震相。同時Pg波的查全率（人工標注震相被自動方法檢出的比例）達到了95%，Sg波的查全率達到了92.4%，這意味著LPPN不僅可以完全用于震相拾取工作，還可以在一定程度上拾取Pn、Sn等難以區分的波形。

圖1 網絡自動拾取震相與人工標注震相對比

本方法的創新體現在：1. 在保證精度的前提下，設計了首個優化模型計算復雜度、加速震相拾取的深度神經網絡模型。模型在保證精度的情況下（比PhaseNet精度略高）可以將單臺單日100Hz三分量數據處理時間縮短至0.5秒（英偉達A100計算卡）。而在CPU上處理速度是PhaseNet的2.7倍；2. 模型優化了空間復雜度，使得中等模型的大小僅為PhaseNet的50%，小模型大小為PhaseNet的1/7。這使得模型可以部署在低功耗的邊緣設備上；3. 大模型使用全國100Hz模型進行訓練，在全國地區均有良好的泛化能力。在ChinArray一期連續數據測試表明，P波查全率不低于80%。并且所有模型均已開源。

LPPN模型可用于地震分析的基礎工作中，為反演、地震活動性等提供數據基礎。在地震預警工作中，由于模型效率較高，可以以較高的效率處理實時波形。特別是在萬級以上數量的臺站分析中。此外，LPPN模型可以遷移到其他工作中，比如鐵路路基檢測分析中，目前已于鐵科院進行了相關合作。

該項成果發表于國際期刊“Seismological Research Letters ”（Yu Z, Wang W. LPPN: A Lightweight Network for Fast Phase Picking[J]. Seismological Society of America, 2022, 93(5): 2834-2846.）。受中國地震局地球物理研究所基本科研業務費專項項目（DQJB20K39，DQJB22Z01）資助。

【作者簡介】

于子葉，中國地震局地球物理研究所助理研究員。畢業于中國科學院大學。從事地震數據分析、面波反演工作。并著有《深度學習算法與實踐》一書。
