低頻振動測量在地震監測、海洋監測、軌道安全監測和工程結構健康監測等領域占據重要地位。目前被廣泛應用于低頻振動測量的壓電式、MEMS等電學加速度傳感器，具有成本低、精度高、技術較成熟等優點，但其容易受到外部電磁干擾、耐腐蝕性能差、布線繁瑣，并且在長距離傳輸環境下信號衰減很快，嚴重制約其在工程實踐中的應用?；诠饫w布拉格光柵（Fiber Bragg Grating，FBG）制作的光學加速度傳感器，具備抗電磁干擾、耐腐蝕性能好、易實現分布式監測、低衰減損耗等優點，在復雜環境條件下能夠彌補電學加速度傳感器的缺陷。

針對現有FBG加速度傳感器低頻振動測量靈敏度度低的問題，中國地震局地球物理研究所滕云田研究員團隊提出一種基于軸承的L形剛性梁與彈簧結構相結合的FBG加速度傳感器，如圖1所示。當外界產生振動時，傳感器整體會隨振動信號運動，其加速度在質量塊上產生相反的慣性力，質量塊隨慣性力上下振動，驅動L形梁繞軸承轉動，將質量塊振動轉化為光柵的均勻應變，從而影響其反射光的中心波長。反射光中心波長的漂移量與質量塊的線性位移量成比例，同時也與加速度成比例，因此測量反射光中心波長的漂移量即可獲得加速度大小，從而實現對外界振動的傳感。將光纖光柵差分粘貼，則可達到溫度補償作用和增加靈敏度的效果。

圖1 傳感器結構建模

傳感器利用L形剛性梁放大振動信號，通過兩端軸承固定有效抑制橫向串?dāng)_。采用Origin理論分析結構參數對傳感器靈敏度和固有頻率的影響，并對其進行優化，利用COMSOL進行靜應力和模態仿真分析，最后構建測試系統對傳感器實物進行性能測試實驗，如圖2所示。結果表明，加速度傳感器固有頻率為57 Hz，在1-35 Hz的低頻段具有平坦的靈敏度響應，動態范圍為89.83 dB，加速度靈敏度達1241.85 pm/g，線性度為99.97%，在工作頻段內橫向串?dāng)_為-26.20 dB。研究成果為提高FBG加速度傳感器的低頻振動測量能力提供了參考。

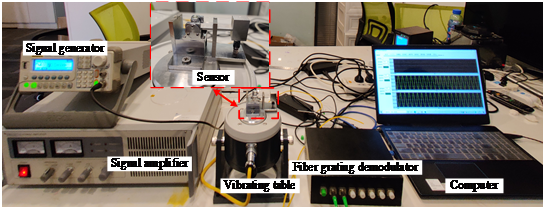

圖2 傳感器測試系統

研究成果2022年發表于學術期刊《Scientific Reports》（Teng Y, Wang Y, Tang Y, et al. A new L-shaped rigid beam FBG acceleration sensor[J]. Scientific Reports, 2022, 12: 12511.）。研究受國家重點研發計劃（項目編號：2019YFC1509500) 資助。

【作者簡介】

滕云田，男，博士，研究員，博士生導師。長期從事地震觀測技術研究，覆蓋儀器研發、質量檢測技術研究、臺網組網技術研究和系統集成應用。發表學術論文100余篇、編著3本、制訂技術標準2個，參與編制多個地震科技發展規劃及報告等。
