綜合管廊是在地下建造的市政公用隧道空間，它將成為未來我國城市基礎設施建設的重要內容之一，其既不同于普通管線，又不同于隧道結構，對其抗震要求要高于一般地下結構。鑒于中國多地震的特點及未來地下管廊規模的擴大，開展綜合管廊抗震性能研究具有重大的現實意義。近斷層地震動與遠場地震動有顯著差別，這些顯著的近斷層地震動特性對工程結構的地震響應以及失效破壞影響較大，尤其是速度脈沖地震動對工程結構的影響較大。

地球所陳紅娟副研究員等采用振動臺試驗技術開展了場地土-綜合管廊模型試驗，輸入基于反應譜一致的含速度脈沖的實際地震動記錄及不含速度脈沖的人工合成地震動時程，通過布置在模型土中的加速度計，模型結構上布置的加速度計及應變片，模型土上部布置的激光位移計等傳感器來測得試驗過程中的數據。收集并分析了試驗實測數據，模型土表加速度數據分析表明，試驗中使用的模型土箱的邊界效應處理效果良好；觀察到的較小的土壤沉降證實了模型土的物理力學特性在試驗中沒有明顯變化；加速度數據結果表明，一般情況下，綜合管廊及周圍土體的橫向動力響應在有速度脈沖的近斷層地震動下的結果比沒有速度脈沖下的結果大得多。因此，在綜合管廊的設計中，應考慮速度脈沖的影響。

（a）管廊原型            （b）管廊模型          （c）振動臺試驗

圖1 振動臺模型試驗示意圖

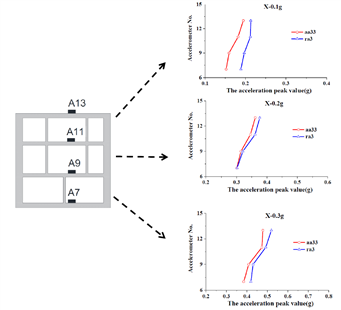

（a）不同地震動輸入下管廊模型不同位置的加速度峰值

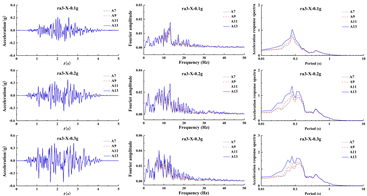

（b）速度脈沖地震動輸入下管廊模型不同測點的加速度時程及其傅立葉譜和反應譜

圖2 振動臺試驗結果

本研究首次開展了近斷層強震動作用下多倉綜合管廊振動臺模型試驗，為強震作用下綜合管廊結構的動力分析提供了試驗依據。基于反應譜一致的原則，合成了不含速度脈沖的人工地震動時程，并將其與含速度脈沖的實際地震動記錄作為輸入，消除了反應譜的影響，得出的結論突出了速度脈沖這一特性對管廊結構的影響。

綜合管廊作為未來我國城市基礎設施建設的重要內容之一，其既不同于普通管線，又不同于隧道結構，由于其為生命線工程，對其抗震要求要高于一般地下結構。國內不僅沒有地下綜合管廊抗震設計規范，而且對其抗震性能研究速度遠遠比不上其建設速度。該研究可為綜合管廊工程的抗震驗算提供強有力的技術支持，為我國綜合管廊抗震規范的制定提供理論和試驗依據，并為建立分析理論和設計方法，以及了解綜合管廊結構的可能破壞方式積累資料。研究成果于2023年發表在學術期刊《Soil Dynamics and Earthquake Engineering》（Chen H, El Naggar M H, Chu J, et al. Transverse response of utility tunnel under near fault ground motions: Multi-shake table array tests[J]. Soil Dynamics and Earthquake Engineering, 2023, 174: 108135.），受北京市自然科學基金（8192047）、中國地震局地球物理研究所基本科研業務專項（DQJB23B23）、國家自然科學基金（51708519）、國家留學基金委項目共同資助。

【作者簡介】

陳紅娟，女，工學博士、博士后，碩士生導師，加拿大Western University訪問學者，主要從事巖土地震工程、工程結構抗震方面研究。E-mail: chenyu94@163.com
