佳木斯地塊位于中亞造山帶東部，其發育受到古亞洲洋、太平洋和蒙古-鄂霍次克洋俯沖的影響（Wu et al., 2000）。那丹哈達地體位于佳木斯地塊東部，曾被認為是古太平洋俯沖帶或外來地體的一部分（Mizutani和Kojima，1992），是中國境內唯一由古太平洋板塊俯沖增生的證據。兩者是研究太平洋板塊與東亞構造動力作用的理想地區（見圖1）。以往人們對佳木斯地塊和那丹哈達地體的構造屬性、巖石學、地質年代和地球化學方面進行了一些研究。然而佳木斯板塊和那丹哈達地體的地殼結構，兩者之間的耦合關系，太平洋俯沖作用對其構造演化過程等科學問題還缺乏深部及精細地球物理資料的制約。大地電磁測深和反射地震是研究地殼精細結構、板塊拼接碰撞等地球動力學問題的重要手段，深入研究研究區殼內流體、縫合帶的構造特征、雜巖體的結構屬性對于認識太平洋板塊俯沖作用下研究區的深部動力學背景及其孕震環境具有重要意義。

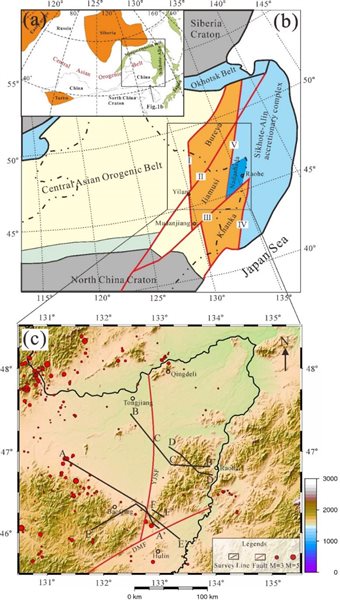

圖1 東北亞地區大地構造和測線分布圖

a.中亞造山帶大地構造簡圖；b. 中國東北地區構簡圖，其中：Ⅰ為嘉蔭-牡丹江斷裂，Ⅱ為依蘭-伊通斷裂，Ⅲ為敦化-密山斷裂，Ⅳ為錫霍特-阿林?jǐn)嗔眩?/span>Ⅴ為躍進山斷裂；c.地質和地球物理測線分布圖，其中：紅色實心點表示地震事件，紅線表示斷裂帶，YJFF為躍進山斷裂，DMF為敦化-密山斷裂；AA’和BB’為兩條MT測線，CB’和EE’為兩條反射地震測線，DD’和FF’為兩條地質露頭剖面。

中國地震局地球物理研究所張平川助理研究員完成并收集了兩條約257km的大地電磁測深剖面，點距約1km。對頻率域的電磁場數據進行維度和構造走向分析可知，AA’線的電性走向?yàn)闁|南107.5°方向，BB’線的佳木斯板塊段的電性走向?yàn)楸睎|57.5°方向，那丹哈達地體段的電性走向?yàn)闁|南112.5°方向。兩個測線測點的相位張量具有二維性，因此反演采用非線性共軛梯度二維反演算法，獲得TM模式下的深度100km范圍內的電性結構模型（見圖2）。此外，收集了兩條反射地震剖面，B’C線為穿過那丹哈達地體中部的6s的反射地震測線，EE’線為穿過那丹哈達地體南端的15s的反射地震測線，對地震數據進行了能量增強和屬性提取等處理，并依據已有地質、鉆井資料進行地質解釋（見圖3）。DD’線和FF’線為野外地質剖面。

地球物理特征分析結果表明，佳木斯地塊上地殼為相對穩定高阻體，厚度約15km。下地殼具有電阻率低、反射短而弱的特點。佳木斯地塊地殼中存在高導電層和巖漿導電通道。而佳木斯東緣地殼較為復雜和不穩定。西傾的躍進山-同江斷裂是佳木斯地塊與躍進山雜巖的構造邊界，具有高導電性和拱弧狀反射的特征，是地幔物質上涌的通道。躍進山雜巖具有斷塊狀高阻體、斷續狀的弧反射特點，厚度約10km。饒河雜巖具有西傾反射和高阻塊體的物性特征，形態為雙重逆沖構造特征，厚度約5km（見圖4）。地殼內部的高導電層和地震拱弧狀反射特征表明，殼內存在拆離層，由太平洋板塊俯沖引起（見圖5）。連接淺層地殼和上地幔的低阻帶是玄武巖上升流的通道，與太平洋板塊的俯沖有關。

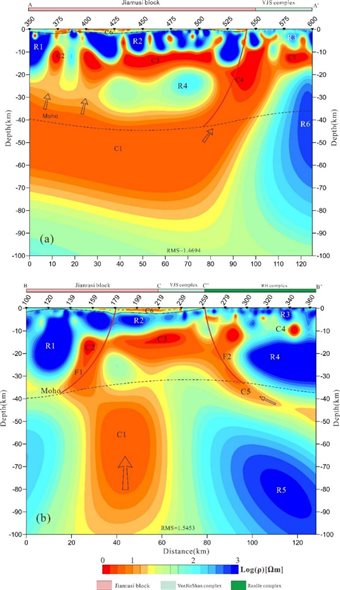

圖2 電性模型結果圖

紅色表示低阻，藍色表示高阻，C1為高導異常體，R1為高阻體，紅線表示斷裂，箭頭表示物質運移方向。

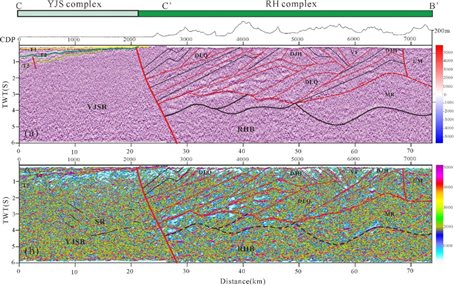

圖3 那丹哈達地體偏移地震剖面和地震能量剖面圖

YJSB為躍進山雜巖，RHB為饒河雜巖，DLQ為大嶺橋組，DJH為大佳河組，YF為永福橋組，UM為超鎂鐵質-鎂鐵質巖，MR為巖漿巖，SR為西傾反射波組。

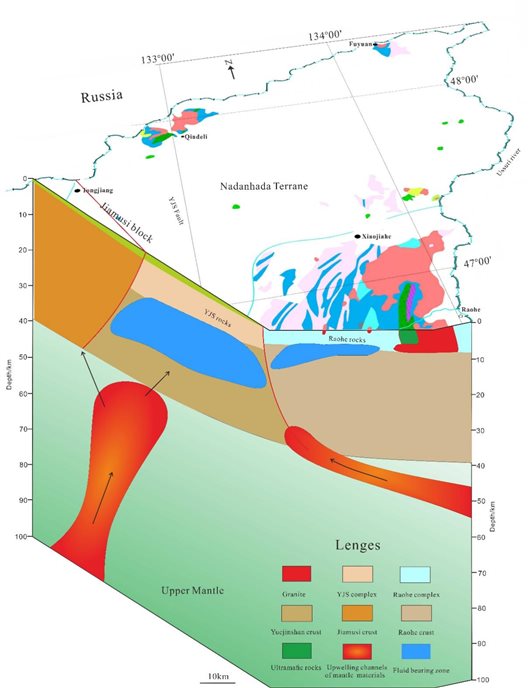

圖4 研究區新生代地殼結構模型圖

深部紅色為幔源物質上涌通道，地殼內部藍色區為含流體區，地表深綠色為超鎂鐵質巖。

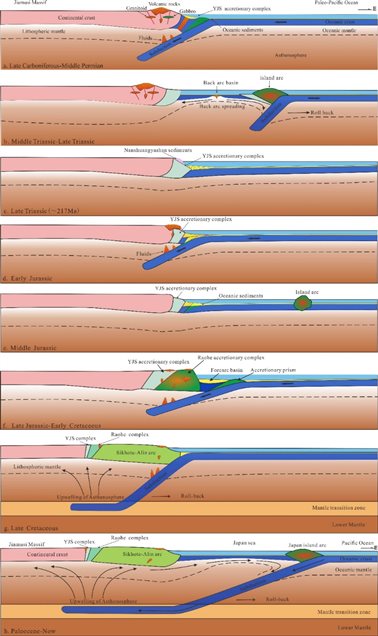

圖5 躍進山雜巖和饒河雜巖的構造演化模型圖

從晚石炭世至今，YJS為躍進山，Back arc spreading為弧后擴張，Roll-back為太平洋板塊后撤，Upwelling of Asthenosphere為軟流圈上涌。

研究創新點體現在：1. 首次繪制了躍進山雜巖和饒河雜巖的電性模型和地震剖面圖，為那丹哈達地體劃分躍進山雜巖和饒河雜巖，兩者是太平洋板塊不同時期俯沖的產物給出地球物理證據。2. 揭示了佳木斯地塊與那丹哈達地體的構造邊界為躍進山斷裂，厘清了兩者地殼結構的差異特征。3.殼內的高導層和拱弧狀反射揭示了研究區自新生代以來太平洋俯沖引起的地幔上涌。

研究成果為太平洋板塊俯沖對東北地區的構造演化及深部流體活動提供了地球物理基礎，為研究東北地區地震活動的孕震環境提供了地球動力學背景認識，為地震與地球物理等多參數多方法聯合研究地球深部結構提供一份案例。成果于2023年發表在學術期刊《Tectonophysics》（Pingchuan Zhang, Changqing Yu, Xingui Zhou. et al. Crustal structure beneath the Jiamusi Block and the Nadanhada Terrane from seismic and magnetotelluric studies: Implications for the subduction of the Pacific Plate. Tectonophysics 862(2023)： 229978. https://doi.org/10.1016/j.tecto.2023.229978），受中國地震局地球物理研究所基本科研業務費專項（批準號：DQJB22K49）、國家重點研發計劃項目（批準號：2016YFC060110602）、中國地質調查局基礎地質調查項目（批準號：DD20160165）共同資助。

【作者簡介】

張平川，中國地震局地球物理研究所地震科學數據中心助理研究員，主要從事地球物理數據處理與地球動力學研究。
