場地剪切波速是確定場地條件、計算地震動反應、擬合地震動衰減關系的關鍵參數，在地震工程學和地震學中有廣泛的應用。統計場地剪切波速的不確定性，是分析地震動和地震危險性不確定性的一項基礎性研究。目前學界在此領域更多的研究集中于波速采集方法的不確定性、剪切波速模型的不確定性等領域，而在剪切波速的水平變異性，尤其是1km以?xún)?nèi)的短距離上的水平變異性這個領域涉足較少。Thompson、Boore、Asten等學者開展過針對VS30的短距離水平變異性研究，但均是基于局部地區的，采用數據也較少。而且更關鍵的是，這些研究均將短距離看作是統計的一個限定條件，而不是一個統計變量。因而，當Seyhan等人在著名文章《NGA-West2場地?cái)?shù)據庫》中給出強震動臺站場地VS30不確定性的標定流程時，也僅籠統地規定Code 0類臺站指臺站場地VS30由附近實測鉆孔確定，而沒有明確指明這里的“附近”對應多大范圍，也沒有給出VS30不確定性與鉆孔距離的函數關系。

為填補這個領域的空白，給出短距離上場地剪切波速剖面和場地VS30的變異性統計結論。中國地震局地球物理研究所周健博士利用收集到的8831個中國大陸工程場地鉆孔，對這個問題進行了統計分析。研究首先將地形類型按坡度環境特征分為平原地形、山前地形和山地地形三類。統計分析在平原地形和山前地形兩種平坦地形上開展。研究利用空間統計函數以表征場地變異性與空間距離之間的統計關系。研究定義了絕對差分位變異函數（quantile variogram of absolute difference，QVAD）的概念，以表征兩場地剪切波速的絕對差異；結合經典半變異函數，以方便研究結果在常用空間統計算法（如克里金法）中的應用。研究的統計對象為場地剪切波速剖面和場地VS30，其中場地剪切波速剖面用5米、10米、20米和30米四個深度上的剪切波速值來度量。絕對差分位變異函數的分位數選擇90%、80%和50%以反映從保守到激進的不同風險偏好。

研究結果給出了分類統計的場地變異性與水平距離的統計分窗口散點結果，平原地形上從200米距離到10公里距離，200米一檔；山前地形上從100米距離到5公里距離，100米一檔。研究同時根據分窗口的散點結果給出了擬合的函數關系和函數參數。統計結果表明，平原地形上1km范圍內場地水平變異性不大，兩個相距1km的鉆孔的VS30的差異有80%的可能性小于26m/s，有90%的可能性小于38m/s；在山前地形上1km范圍內場地水平變異性大于平原地形，兩個相距1km的鉆孔的VS30的差異有80%的可能性小于36m/s。

此外從平原地形和山前地形的空間統計函數形態和函數參數的分析。研究得出以下認識：

1）平原地形的場地變異性隨距離增加存在一個平臺，平臺位于1km到3-5km的位置上，在平臺距離范圍，場地變異性基本不隨距離增加而變大。在小于平臺起始距離的短距離范圍內，場地變異性受距離的影響大于平臺終止距離后的長距離范圍。。

2）平原地形場地水平變異性的平臺現象在淺部層位的波速上更加明顯，在低分位數的QVAD上平臺段的距離范圍更大。

3）無論是平原地形還是山前地形，場地深部層位波速的水平變異性都要大于同距離上淺部層位。

4）平原地形的QVAD和半變異函數形態近似，而山前地形的兩函數形態迥然不同。

研究還從子集分析和外部數據兩個方面對研究結果進行了驗證。子集分析將建模的平原地形和山前地形的鉆孔數據劃分為小的子集，分別在每個子集上重新統計。結果表明子集結果與全集結果在總體趨勢上是一致的。尤其是平原地區的子集同樣展現出了與全集結果近似的“平臺現象”。外部數據應用美國加州和臺灣地區的鉆孔對研究結論進行驗證。結果表明美國加州的鉆孔空間變異性小于中國大陸鉆孔，臺灣地區的鉆孔空間變異性大于中國大陸鉆孔。但我們認為，這樣的差異在可接受范圍之內，且很可能是由于美國和臺灣地區鉆孔數據較少，存在較大的認知不確定性所造成的。

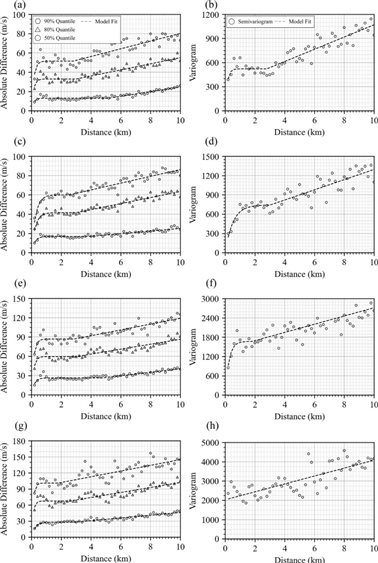

平原地形的鉆孔剖面剪切波速空間函數散點和擬合曲線圖。左側圖為QVAD函數，右側圖為半變異函數。自上至下分別為5米、10米、20米、30米深度處的結果。

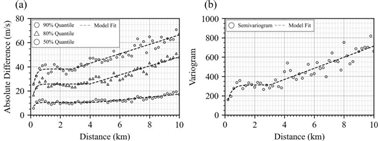

平原地形的鉆孔VS30空間函數散點和擬合曲線圖。左側圖為QVAD函數，右側圖為半變異函數。

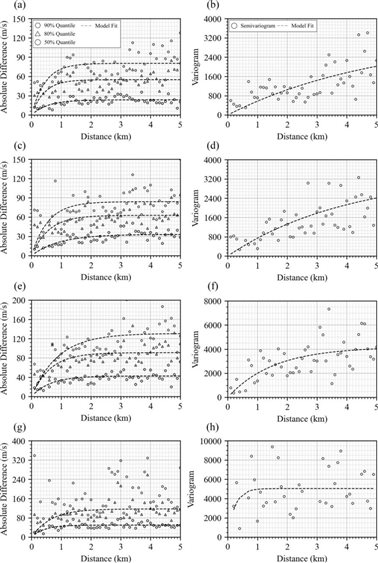

山前地形的鉆孔剖面剪切波速空間函數散點和擬合曲線圖。左側圖為QVAD函數，右側圖為半變異函數。自上至下分別為5米、10米、20米、30米深度處的結果。

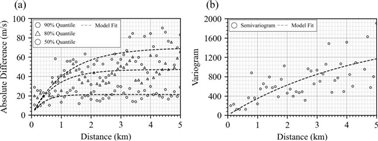

山前地形的鉆孔VS30空間函數散點和擬合曲線圖。左側圖為QVAD函數，右側圖為半變異函數。

研究創新點在于：1. 首次給出了平原地形和山前地形上工程場地在小距離上的水平變異性特征；2. 首次給出了場地剪切波速剖面和場地VS30的水平變異性以距離為參數的完整的概率性表達結果數據；3. 發現了平原場地水平變異性存在中等距離上變異性不隨距離增加的平臺特征。

研究成果作為一項基礎性的研究成果細化了強震臺站場地條件不確定性的度量水平，從原先NGA籠統的將Code 0類對應一個不確定性數值推進到了可以按不同距離精確度量不確定性的水平上；研究成果還可用于確定地震安全性評價和地震小區劃鉆孔密度對場地條件的控制能力，對“要打多少鉆孔才算把場地條件控制住了”這個長期以來困擾工程實踐和標準制定的問題給出了基礎數據的支持；研究成果還可用于地震小區劃和其他面狀線狀工程的鉆孔布設優化設計。即在鉆孔開鉆之前就給出預估的鉆孔對場地的控制能力分布。

研究成果于2023年發表在學術期刊《Soil Dynamics and Earthquake Engineering》（Jian Zhou, Li Li, XiaoJun Li, YanXiang Yu, QinJian Tian Lateral variations of shear wave velocity (VS) profile and VS30 over gentle terrain. Soil Dynamics and Earthquake Engineering 175(2023)： 108265. https://doi.org/10.1016/j.soildyn.2023.108265），受?chē)?guó)家自然科學基金（批準號：42120104002）和111計劃項目（批準號：D21001）共同資助。
