利用多種數據集進行聯合反演成像是獲取高精度地下結構的重要手段。已有的方法大都基于線性或非線性算法，二者分別存在依賴初始模型和計算量大等局限性。近年來有學者將深度學習應用于模型反演研究，但目前仍處于初步研究階段，通常只采用單一觀測數據進行反演，成像精度較低，且通用性較差。為此有必要發展新的基于多模態神經網絡的聯合反演方法，能夠具備不依賴初始模型且計算速度快的優勢。

中國地震局地球物理研究所王偉濤研究員團隊基于Transformer模型構建了面波頻散和橢率聯合反演的神經網絡JointNet。這種網絡本身的復雜程度使得它具有較高的精度和性能。利用多個Transformer網絡層分別提取輸入的面波頻散和橢率曲線的特征，利用連接層和線性層將輸入數據的特征轉換為一維橫波速度模型，實現聯合反演。

圖1 JointNet網絡架構

基于全球速度模型Crust1.0隨機生成一維模型并計算其理論面波頻散和橢率數據對網絡進行訓練直至收斂。分別利用理論和實際觀測數據對訓練好的網絡進行驗證。結果顯示JointNet和MCMC方法反演獲得的模型具有較好的一致性，對結果的統計分析表明該方法能夠獲得與傳統非線性方法精度相當?shù)姆囱萁Y(jié)果。反演過程中分別統計了兩種方法的計算耗時，結果顯示JointNet的計算時間大幅減少，計算效率約為MCMC方法的20萬倍，因此可作為此類方法的替代方法。由于采用了基于全球模型隨機生成的數據進行訓練，JointNet可直接應用于不同研究區域，不需要重復訓練。JointNet可聯合多種數據進行反演，具有較高的拓展性，可作為一種新的反演框架用于后續的成像研究。

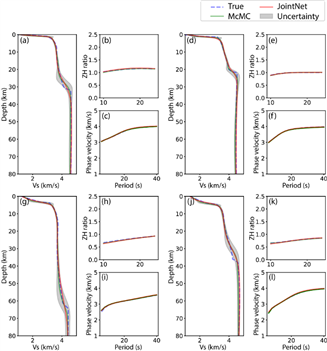

圖2 利用JointNet和MCMC方法反演理論數據得到一維模型對比

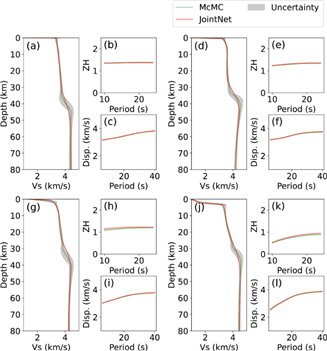

圖3 利用JointNet和MCMC方法反演真實觀測數據得到一維模型對比

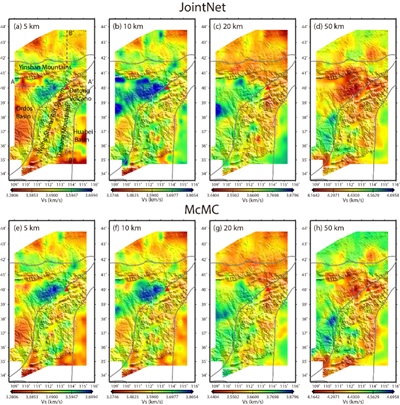

圖4 利用JointNet和MCMC方法反演真實觀測數據得到三維模型對比

綜上，基于深度學習的聯合反演算法能夠在保證計算精度的情況下大幅提升計算效率，在密集臺陣成像研究中能夠替代傳統反演方法，具有很好的應用前景。

研究成果于2023年發表在學術期刊《Bulletin of the Seismological Society of America》（Huang, X., Z. Yu, W. Wang, and F. Wang. 2023. JointNet: A Multimodal Deep Learning-Based Approach for Joint Inversion of Rayleigh Wave Dispersion and Ellipticity, Bull. Seismol. Soc. Am. XX, 1–15, doi: 10.1785/0120230199）,受國家重點研發計劃項目（2021YFC3000702）、中國地震局地球物理研究所基本科研業務費專項（DQJB22R34）和國家自然科學基金（U2239206, 42004046）共同資助。

【作者簡介】

第一作者：黃翔，男，地球物理先導技術研究室助理研究員，主要從事背景噪聲成像、遠震面波成像、聯合反演殼幔結構等相關研究工作。Email：huangxiang@cea-igp.ac.cn

通訊作者：于子葉，男，地球物理先導技術研究室副研究員，畢業于中國科學院大學。從事地震數據分析、面波反演工作。并著有《深度學習算法與實踐》一書。Email：yuziye@cea-igp.ac.cn
