為了建立應力變化和磁化強度變化之間的定量關系，前人已在實驗室條件下使用巖石樣本開展了相關實驗。然而，基于實驗室結果的壓磁特性無法完全解釋與應力變化相關的地磁場變化的實際觀測，除非假設應力靈敏度的大值，即應力和磁化變化之間的比例系數。觀測和實驗之間的差異可能意味著壓磁效應具有尺度依賴性。如果壓磁效應具有尺度依賴性，則應力靈敏度的有效值不僅通過小型巖石樣本的實驗來確定，還應通過更大尺度的野外實驗來檢驗。

中國地震局地球物理研究所王振東副研究員與日本京都大學Yamazaki教授、甘肅省地震局陳雙貴高級工程師、青海省地震局馮麗麗高級工程師對呼圖壁大型地下儲氣庫注氣過程產生的地磁場異常變化和壓磁場模型進行了研究?；趦鈳熘苓吀呙芏鹊牡卮艌隹倧?qiáng)度觀測數據，精確提取了注氣過程局部地區的磁異常變化（圖1）。將儲氣庫上方注采氣井等效為多個壓力點源，以氣井的實際壓力變化作為約束，模擬了注采氣井壓力變化產生的壓磁場模型（圖2）。模型計算結果均顯示：儲氣庫中部和南部地區為正變化，而北部地區為負變化。與實際觀測結果對比發現，無論是空間分布形態還是變化幅值，模型計算的結果與觀測結果都有很好的對應。將實際觀測結果與模型計算結果進行了定性分析和定量比較（圖3），結果顯示觀測結果與預測的模型兩者之間存在正相關，表明壓磁效應是產生儲氣庫周圍觀測到的局部地磁場變化的合理機制。分析了不同居里深度和不同初始磁化傾角分別對應的壓磁場模型（圖4～7），表明不同居里深度和初始磁化傾角的差異不會明顯改變壓磁場的空間分布形態。

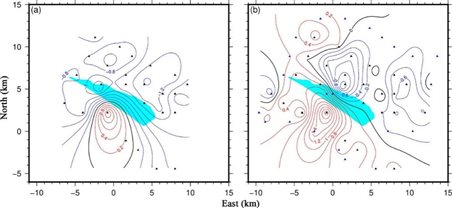

圖1 儲氣庫地區磁異常變化的空間分布。左圖為2017年結果，右圖為2018年結果

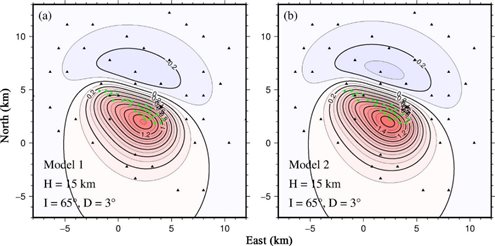

圖2 儲氣庫地區壓磁場模型的空間分布。H=15 km，左圖為模型1結果，右圖為模型2結果

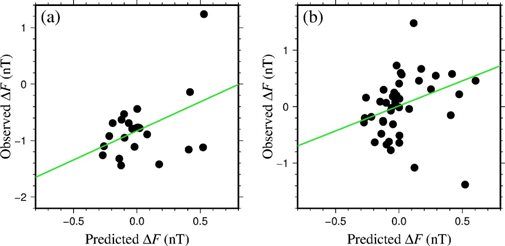

圖3 觀測磁場變化和相同位置的壓磁場模型結果。左圖為2017年結果，右圖為2018年結果

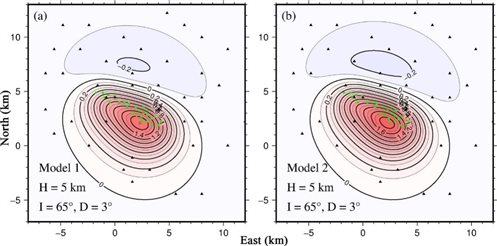

圖4 儲氣庫地區壓磁場模型的空間分布。H=5 km，左圖為模型1結果，右圖為模型2結果

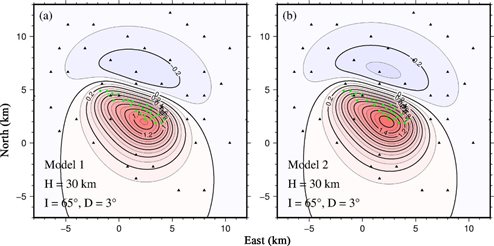

圖5 儲氣庫地區壓磁場模型的空間分布。H=30 km，左圖為模型1結果，右圖為模型2結果

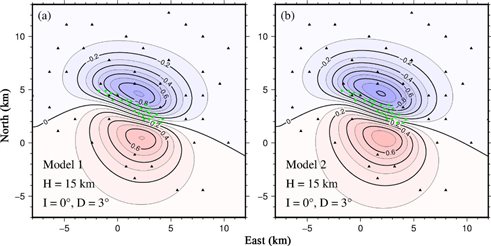

圖6 儲氣庫地區壓磁場模型的空間分布。I=0°，左圖為模型1結果，右圖為模型2結果

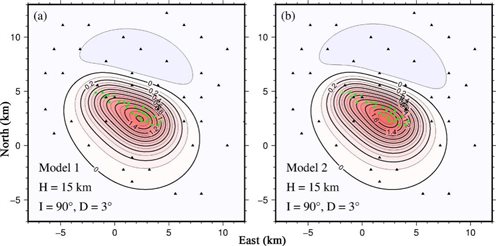

圖7 儲氣庫地區壓磁場模型的空間分布。I=90°，左圖為模型1結果，右圖為模型2結果

通過計算不同模型參數的壓磁場，均顯示儲氣庫南部和中部地區為正變化，北部地區為負變化。壓磁場空間分布特征與實際觀測地磁場變化的一致性，表明儲氣庫注氣過程觀測的局部地磁場變化是由壓磁效應產生的，對儲氣庫地區產生磁異常變化的機理有了清晰的認識。

研究成果于2024年1月刊發在國際學術期刊《Geophysical Journal International》（Wang, Z., Yamazaki, K., Chen, S., Feng, L., 2024. Piezomagnetic fields generated by the gas injection process in Hutubi ultralarge underground gas storage system (China). Geophysical Journal International, 236(3): 1636-1645, https://doi.org/10.1093/gji/ggae013），受中國地震局地球物理研究所基本科研業務費專項（DQJB22B20）和Japan Society for the Promotion of Science KAKENHI（21K03721）項目共同資助。
