密集陣觀測和地震干涉技術的發展是對地球結構成像方法的一次革新。將陣列處理技術，比如互相關聚束分析方法（CBF）、傅里葉貝塞爾變換方法（F-J）、空間自相關方法（SPAC），用于處理密集臺陣的子陣列數據，可以基于背景噪聲獲取每個子陣列的（多模）頻散圖像，從而不需要利用層析反演技術，直接得到整個陣列下方結構的橫向速度變化。傳統CBF已被證明可以提取方位平均的多模式頻散曲線，然而，地震干涉理論要求背景噪聲源均勻分布，傳統 CBF方法生成的頻散圖像在高頻區域的分辨率較低。此外，不規則的陣列幾何形狀和不規則的噪聲源分布會使CBF的結果產生偏差，尤其是在估計與方位有關的相速度時，臺陣幾何結構和非均勻的噪聲源會帶來虛假的方位各向異性。

中國地震局地球物理研究所魯來玉研究員和秦彤威助理研究員提出了一種修正的聚束分析方法以提高頻率-相速度域中多模頻散圖像的分辨率。首先，對波場的幾何擴散進行校正，以增強高頻（或大臺間距）記錄的振幅，從而提高頻散圖像在高頻的分辨率。這種方案稱為加權的聚束分析（WCBF）。通過疊加每個方位角的聚束輸出，WCBF能以足夠高的分辨率估算出方位角平均的相速度。從波場變換的角度來說，WCBF 是空間波場的二維傅里葉變換。其次，他們提出了一種修正的聚束分析方法（MCBF），以減少非均勻噪聲源和/或不規則陣列幾何形狀對相速度估計的影響。在MCBF中，只對穩相區域入射的平面波進行延遲和疊加操作，因此，用MCBF估算與方位依賴的相速度時，對陣列幾何形狀和非均勻的噪聲源的影響較小。

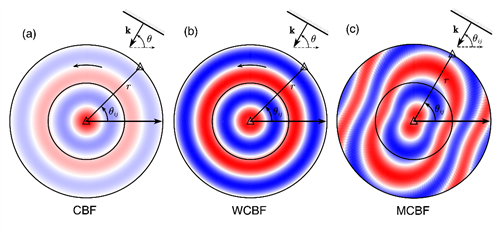

圖1  CBF，WCBF和MCBF處理的波場示意圖。(a) 傳統的CBF處理由J0 ( kr)表示的柱面波場。將方位角為θ的平面波投射到所有臺站對中，聚束結果作為θ的函數輸出 BF。(b) WCBF處理的柱面波場是幾何擴散校正后的柱面波場，聚束結果也作為θ的函數輸出，但提高了高頻的分辨率。(c) MCBF只考慮與站對方位θij具有相同入射方向的平面波，忽略了平面波投影到所有臺陣隊方位的而操作。聚束結果作為θij的函數輸出。因此，MCBF處理的波場可以是方位各向異性的。CBF和WCBF則假定臺陣下方的結構是方位各向同性的

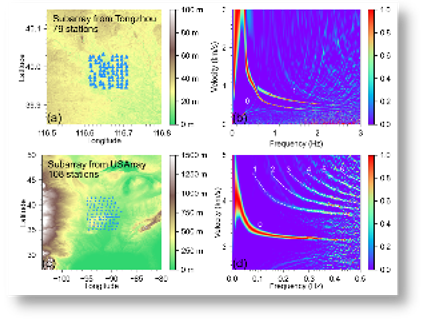

圖2  （a）局部尺度的通州密集臺陣的子陣列分布（包含79個臺站）；（b）基于通州子陣列短周期儀器記錄的背景噪聲數據（約45天），利用MCBF生成的方位平均的頻散圖像；（c）區域尺度的USArray的子陣列（包含108個臺站）；（d）基于USArray子陣列寬頻帶儀器記錄的背景噪聲數據（約3個月），利用MCBF生成的方位平均的多模式頻散圖像

基于合成數據實際野外觀測數據，論證了WCBF和MCBF在生成高分辨率方位平均的多模頻散曲線的有效性。對于MCBF而言，不需要假設臺陣下方的結構是各向同性的，采用MCBF估計方位依賴的相速度式，可以降低臺陣幾何結構和非均勻噪聲源的影響。就方位平均的相速度估計而言，發現 F-J方法是WCBF的方位平均之后的版本，等價于徑向?qū)ΨQ函數的二維傅里葉變換。

人們對于地球介質結構的了解，很大一部分依賴于基于面波頻散曲線的反演結果。隨著密集臺陣觀測和地震干涉技術的發展，可以從主動源和背景噪聲觀測數據中提取有效的多模面波頻散曲線及泄露模式頻散曲線，考慮多模式面波的反演可以增加反演的穩定性并提高反演的分辨率，而泄露模式對P波速度較為敏感，因此，利用多個簡正模式和(或)泄露模式反演地球介質參數正逐漸引起地震學家的關注。本文提出的改進的聚束分析方法，提供了一種從背景噪聲中提取多模式頻散曲線的陣列處理技術。

成果已正式刊發在國際學術期刊Geophysical Journal International（Tongwei Qin, Laiyu Lu, Improved beamforming schemes for estimation of multimode surface wave dispersion curves from seismic noise with reducing effect of the irregular array geometry and/or anisotropic source distribution, Geophysical Journal International, Volume 237, Issue 1, April 2024, Pages 250–270），受國家自然科學基金（U1839209）、國家重點研發計劃（2017YFC1500200）、中國地震局地球物理研究所基礎研究基金（DQJB23K34）共同資助。相關腳本見https://doi.org/10.6084/m9.figshare.20304618.v1。

【作者簡介】

第一作者：秦彤威，男，中國地震局地球物理研究所助理研究員，主要從事地震干涉理論、信號的陣列處理技術及地震層析成像等方面的研究工作。

通訊作者：魯來玉，男，中國地震局地球物理研究所研究員，主要從事復雜介質地震波傳播與散射理論、地震層析成像及聲學信號處理等方面的研究工作。
