利用地震波走時資料，通過層析成像方法反演深部速度結構，是獲取地下深部結構信息的重要手段。地震體波走時成像一般使用人工拾取的震相到時數據。近五年來，利用深度學習檢測地震，拾取震相到時，并建立高精度的地震目錄取得了很大進展，并在多個區域和中強地震的余震序列中逐漸得到應用。盡管AI拾取的絕大多數Pg和Sg震相到時精度較高，但在不同地區使用不同的模型檢測時，仍有一定比例的到時拾取誤差超過0.1s，甚至0.2s。AI拾取的震相到時能否用于地震走時成像反演？每一條震相到時數據的可靠性如何量化評估？圍繞這一問題，中國地震局地球物理研究所的楊婷博士、房立華研究員和吳建平研究員等人利用安寧河—小江斷裂帶的密集臺陣觀測資料，基于深度學習拾取的海量震相到時數據，深入研究了如何將AI拾取的震相到時用于地震體波走時成像。

論文利用PhaseNet方法，檢測了密集臺陣觀測的3086個地震事件的P波和S波初至震相到時，得到了87553條高質量的震相到時，分析發現PhaseNet的檢測概率和波形信噪比之間存在相關性：AI拾取的震相到時檢測概率和波形信噪比隨著震中距的增加呈現降低的特征（圖1、圖2）。

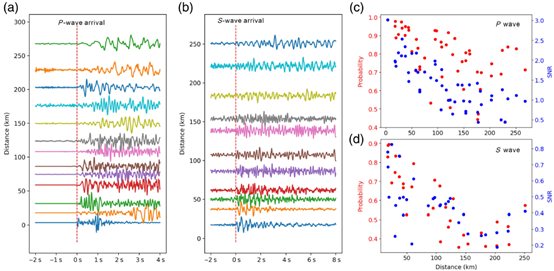

圖1 P波和S波的波形信噪比和檢測概率隨震中距的變化(c-d)，其中檢測概率由PhaseNet給出。SNR表示波形信噪比取對數的值，Prob表示檢測概率

基于這一現象和大量的統計分析，本文提出了綜合考慮震相檢測概率和波形信噪比，對震相到時加權，并用于雙差走時成像（tomoDD）反演的方案：

其中W表示走時權重系數，W1=W2=0.5。prob表示檢測概率值，取值范圍為0.5-1.0。SNR(norm)表示歸一化的信噪比，取值范圍為0-1。

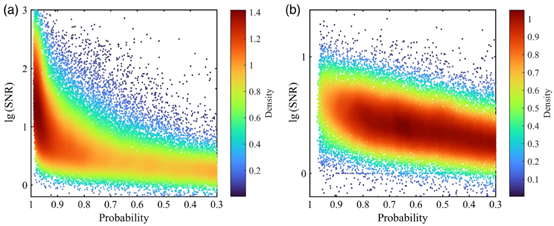

圖2 P波和S波檢測概率和信噪比之間的統計關系

按照?qǐng)D3所示流程，以川滇地區公共速度模型SWChinaCVM-V1.0作為初始三維模型，利用自動檢測的P、S初至震相到時，采用震相到時加權策略計算每個震相的到時權重，最后使用考慮到時質量的雙差層析成像方法反演三維速度結構。理論測試表明，采用本文提出的加權方案可以更好地恢復研究區的速度異常，同時也可獲得具有更小走時殘差的速度模型（表1）。與前人的速度模型比較，各模型整體特征較為一致，但新模型揭示出更多構造細節，比如石棉—西昌附近呈NS向展布的高波速花崗巖帶，以及魯?shù)?/span>—巧家附近中地殼低速層反映的高溫、富含長英質巖石，以及可能存在流體活動的孕震環境（圖4）。本研究成果為未來大規模使用AI拾取的震相到時開展層析成像反演，建立更高分辨率和更可靠的三維速度模型提供了重要參考。

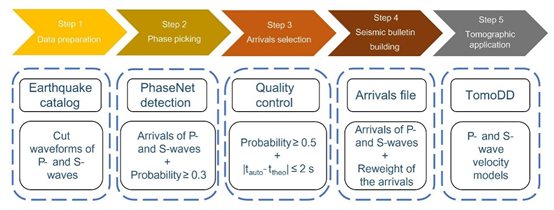

圖3 從地震事件波形數據到速度結構成像的流程圖

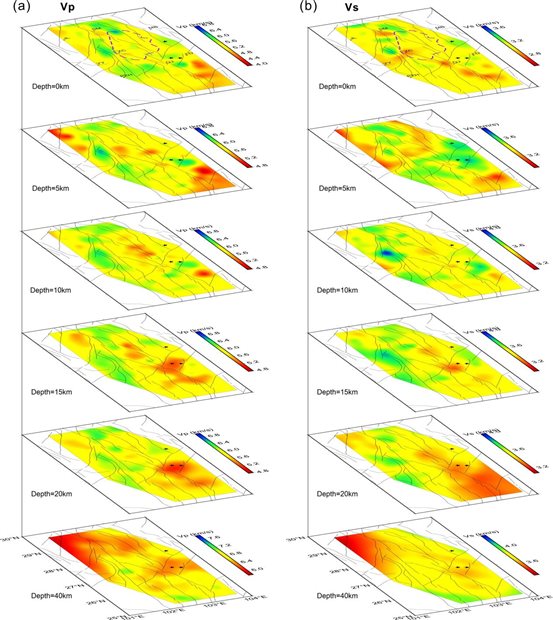

圖4 反演獲得的不同深度的P波和S波速度結構

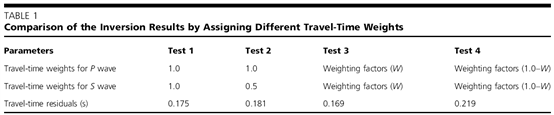

表1 采用不同到時加權方案的反演結果對比

該成果于2024年7月發表在國際主流地學期刊《Seismological Research Letter》（Ting Yang, Lihua Fang*, Jianping Wu, et al. 2024. Double-Difference Tomography with a Deep Learning-Based Phase Arrival Weighting Scheme and its Application to the Anninghe-Xiaojiang Fault Zone. doi: 10.1785/0220230362），研究由國家自然科學基金（U2139205, 42374081, 42004069）和國家重點研發計劃課題（2021YFC3000702）共同資助。

【作者簡介】

第一作者：楊婷，助理研究員，主要從事AI深部結構成像和地震精定位研究，以第一作者在SRL、Tectonophysics、BSSA等期刊發表論文8篇，其中SCI論文5篇。

Email: yangting@cea-igp.ac.cn

通訊作者：房立華，研究員，主要從事人工智能地震學、微震檢測與精確定位，以及深部結構成像研究工作。

Email：flh@cea-igp.ac.cn
