VS30指地表以下30米深度內時間平均的剪切波速，是地震學和地震工程學領域國際通用的進行場地條件分類進而表征地震動場地效應的主要參數。上世紀90年代被提出以來，VS30廣泛地應用于地震動衰減關系、地震危險性分析、地震風險評估等諸多領域。2000年后，全球各國學者提出了各類利用其他參數估計VS30的擬合模型，并繪制了全球各地的VS30地圖。

中國地震局地球物理研究所李麗研究員團隊使用中國大陸7939個工程場地和強震動臺站場地鉆孔數據，更新了其于2022年提出的基于地形坡度的協同克里金擬合模型（SCK模型），并應用更新的SCK模型繪制了新版中國大陸場地VS30地圖（圖1），新版地圖數據在https://seismisite.net/網站上提供免費下載。新地圖具有以下特點：地圖VS30在有實測鉆孔數據的位置收斂于實測數據；地圖給出了VS30估計誤差的分布，誤差隨著與實測鉆孔距離的縮小趨近為零；地圖合理地區分了山谷、山前、平原等不同地貌的VS30差異特征；地圖覆蓋中國大陸全境，空間分辨率為30弧秒（約900米）。

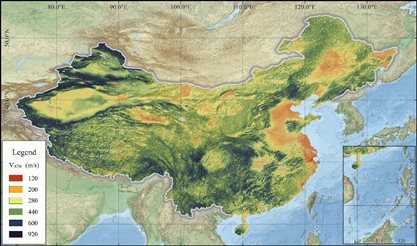

圖1  新版中國大陸場地VS30地圖

與2022年初代SCK模型產出的老版地圖相比，新版地圖的提升主要體現在：更多的鉆孔數據，尤其是西部四川、甘肅、青海等地區的強震動臺站鉆孔，使地圖提供了更好的西部地區鉆孔覆蓋；更小的估計誤差，新圖的VS30的估計誤差整體性地小于老版地圖；更高的空間分辨率，新圖采用了全球其他地區常用的30弧秒空間分辨率制圖；更大的覆蓋范圍，新圖覆蓋了中國大陸全境（除臺灣地區和外海島嶼）；對不同地貌的VS30具有更好的區分能力，新版SCK模型通過引入地形環境參數具有更強的區分不同地形、地貌、和地質條件的VS30的能力。

該研究將新版地圖與全球廣泛使用的USGS應用于ShakeMap中的VS30地圖進行了對比橫評，結果顯示：新版地圖除具有實測鉆孔數據對結果的控制和能夠給出估計誤差的空間分布（圖2和圖3）這兩個最大的優勢外，無論從不同地貌的VS30區分能力、不同地質時代和沉積環境的VS30判別能力、還是山地地形的VS30處理合理性等方面均優于美國USGS地圖（圖4和圖5）。

.

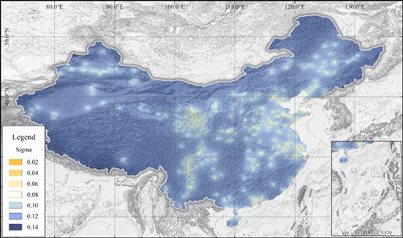

圖2  新版中國大陸場地VS30地圖對應的估計誤差標準差地圖

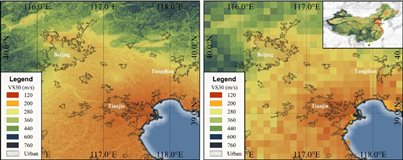

圖3  新版地圖（左）和2022年老版地圖（右）空間分辨率的差異

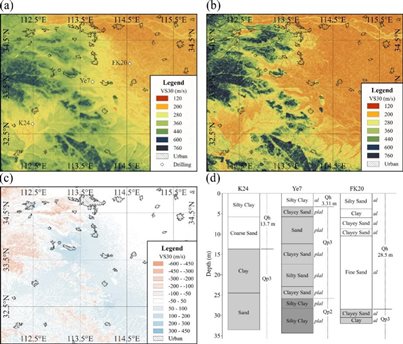

圖4  新版地圖與USGS地圖在太行山附近區域的對比，實測地質鉆孔證實了新版地圖更好地區分了山間盆地、山前、和平原等不同地貌的VS30差異特征

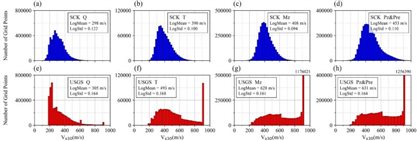

圖5  新版地圖（上）與USGS地圖（下）對于不同地質時代的VS30判別能力的對比，新版地圖對地表地質時代為第四紀、第三紀、及更古老地質時代地區的VS30判別能力優于USGS地圖

該成果2024年發表于學術期刊《Bulletin of the Seismological Society of America》（Zhou, J., L. Li, X. Li, N. Xi, and X. Tian (2024). A 30 Arcsec Resolution VS30 Map for Mainland China Using Refined Topographic Slope-Based Cokriging (SCK) Model, Bull. Seismol. Soc. Am. XX, 1–17, doi: 10.1785/0120240104），受國家自然科學基金項目（42120104002）資助。

【作者簡介】

周健，地震科學數據中心，高級工程師。研究方向：地震工程場地數據、模型、和地圖，地震危險性和地震風險分析，地統計學。以第一作者在BSSA、SRL、SDEE和EQS發表論文七篇。

Email: zhoujian2015@vip.sina.com

https://www.researchgate.net/publication/385954054

https://doi.org/10.1785/0120240104
