傳統全波形反演方法常常因為初始速度模型不準確而引發周期跳變的現象，從而擬合非對應的震相而陷入局部最優解中，反演無法得到很好的收斂及數據擬合效果。針對上述問題，中國地震局地球物理研究所王偉濤研究員團隊結合了動態時間規整（DTW）的概念與全波形反演框架，發展了新的三維地震全波形反演方法。在反演測試中，針對因初始速度模型不準確而引發的較大到時差并造成周期跳變問題，新方法可以有效改善模型參數的恢復和數據的擬合效果。

研究采用了動態時間規整（DTW）算法，這一方法能夠靈活地比較兩個波形在不同時間點的差異，從而測量它們之間的殘差。結合反演技術，能夠全面搜索相應的震相，有效減少局部最優解的影響。此外，將形狀描述符的概念引入DTW算法，以降低噪聲對波形擬合的干擾。研究基于DTW構建了新的目標函數及相應的伴隨源，利用伴隨方法計算了敏感核矩陣，通過迭代過程更新了速度模型。

本研究將發展的方法應用于實際地震數據的反演，這些數據來源于2011至2013年在云南西部地區部署的喜馬拉雅一期流動地震臺陣和當?shù)毓潭ㄅ_陣記錄的地震波形。應用基于連續小波變換的信噪分離技術提高波形數據的質量，通過gCAP波形反演方法得到地震事件的震源機制解，這些解與先前的研究結果相吻合。在模型構建過程中，還考慮了云南地區復雜的地形變化，通過設置起伏的自由地表來更精確地模擬地震波場。全波形反演的結果表明，本研究發展的方法能夠很好地擬合高頻地震波形的形態和振幅（圖1），得到的三維速度模型與當?shù)氐牡刭|(zhì)結構，如騰沖火山巖漿囊等，存在一定的對應關系（圖2）。為驗證反演結果的可靠性，對一個未參與反演的地震事件進行了正演測試。測試結果顯示，合成波形與實際觀測到的地震波形擬合度較高，這進一步證明了反演結果的可靠性。

?

?

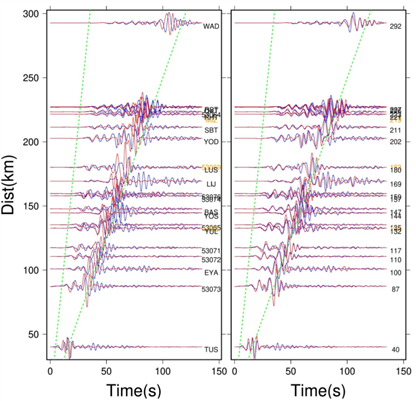

圖1? 實際資料反演的數據擬合效果（藍：觀測數據，紅：合成波形，左：初始模型，右：反演獲得的模型）

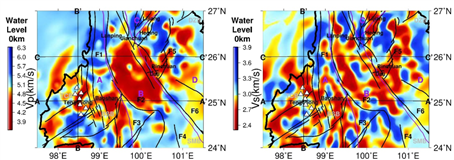

圖2? 實際資料反演獲得的地表位置的速度分布

?

該研究發展了基于動態時間規整的地震全波形反演方法，應用到實際資料反演并獲得了三維速度模型?？梢杂行У亟Y(jié)合其它數據并應用到未來的層析成像反演工作中，獲得可靠的速度模型。成果2024年發表于學術期刊《Journal of Geophysical Search：Solid Earth》（Tan, J., Wang, W., & Langston, C. (2024). Full waveform inversion based on dynamic time warping and application to reveal the crustal structure of western Yunnan, southwest China. Journal of Geophysical Research: Solid Earth, 129, e2024JB029303.），受國家自然科學基金（42304054）和中國地震局地球物理研究所基本科研業務專項（DQJB22K47）共同資助。

?

【作者簡介】

譚嘉言，助理研究員，主要從事地下速度結構層析成像研究工作。

?

?
