沉積盆地的結構，尤其是剪切波速度結構，會放大地震波的能量。精細的沉積盆地結構模型不僅是城市地震風險評估和應對巨災風險的必要參數，還能為地下空間的合理利用提供基礎信息。盡管面波頻散曲線（Dispersion Curve, DC）被廣泛用于反演S波速度剖面，但其在刻畫尖銳的阻抗界面時存在局限性，而這些界面對于表征沉積盆地特征至關重要。水平與垂直譜比（Horizontal-Vertical Spectral Ratio Curve, HVSR）是地震背景噪聲水平分量與垂直分量的譜比，其峰值頻率可以反映強阻抗界面的位置，但速度與深度之間的權衡限制了其對絕對速度的約束能力。通過同時考慮HVSR與面波相速度頻散曲線，可以實現兩種數據的互補，從而獲得更高縱向分辨率的速度模型。

中國地震局地球物理研究所魯來玉研究員團隊開發了一種基于單臺HVSR曲線和由陣列技術得到的多模式頻散曲線的聯合反演方法，利用布設在雄安新區的894個地震臺站的密集臺陣連續數據，構建了雄安新區地下2公里深度以內的高分辨率3D剪切波速度結構。

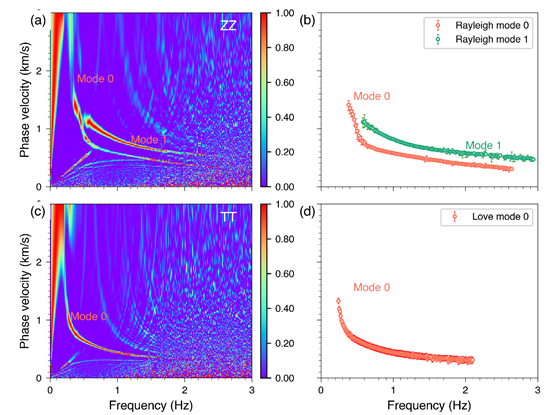

圖1 利用MCBF方法提取Raylegh波和Love波頻散曲線示意圖

?

首先，將整個密集臺陣劃分為多個子陣列。對于每個子陣列，如圖1所示，利用修正的聚束分析方法（MCBF）提取基階和一階模式的Rayleigh波頻散曲線，以及基階Love波的頻散曲線。與傳統聚束分析方法相比，MCBF僅考慮穩相區域入射的平面波，能夠最大限度降低噪聲源和交叉臺站對方位分布非均勻性的影響，從而在較短的記錄時間內精確估計多模式面波頻散曲線。通過該方法，共獲得了865個子陣列的Rayleigh波和Love波頻散曲線。接著，針對單個臺站的連續記錄，基于擴散場假設（DFA），利用自相關技術計算每個臺站的HVSR曲線。圖2展示了沿三條測線的HVSR曲線分布，可以看出HVSR峰值頻率隨剖面的變化，反映了強阻抗界面深度的變化。

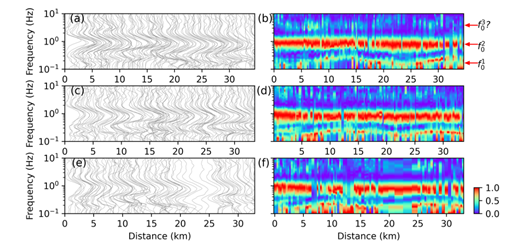

圖2 沿三個剖面的臺站HVSR曲線。

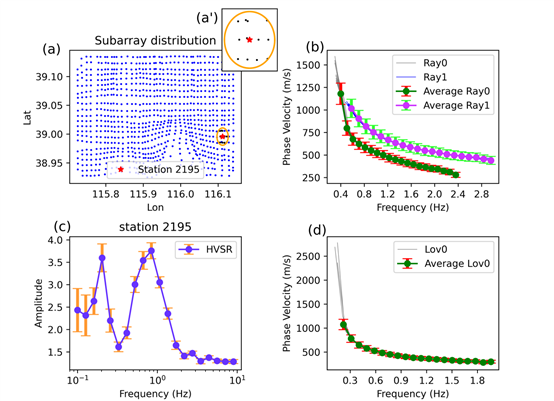

圖3 基于單臺HVSR曲線與陣列平均的頻散曲線構建聯合反演數據示意圖。（a）陣列質心的位置（藍色圓點），紅色五角星為臺站位置；（b）圖a’中圓圈內所有臺陣參考點的Rayleigh波頻散曲線的平均值；（c）HVSR曲線；（d）圖a’中圓圈內所有臺陣參考點的Love波頻散曲線的平均值。（b）、（c）和中的彩色圓點構成了一組聯合反演的數據集

?

由于從每個子陣列提取的頻散曲線反映的是子陣列下方介質的平均特性，而HVSR曲線反映的是單臺下方局部結構，因此需要將單臺HVSR曲線與陣列平均的面波頻散曲線進行組合，開展聯合反演。如圖3所示，以單個臺站為圓心，求取給定半徑內陣列參考點面波頻散曲線的平均值，該平均值與單臺HVSR曲線構成一組聯合反演的數據集。圖4展示了基于圖3數據的聯合反演結果。

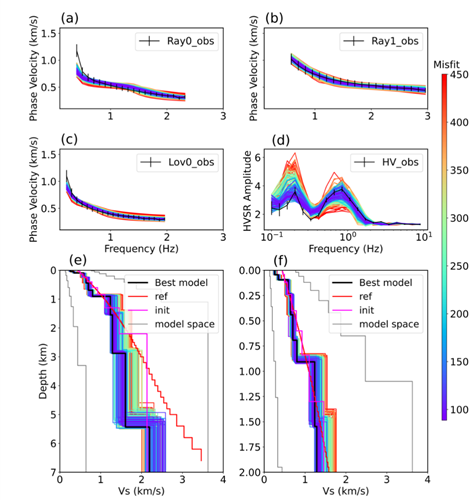

圖4 基于圖3的HVSR和面波頻散曲線聯合反演的示意圖。

將每一組HVSR和多模頻散曲線的聯合反演結果組合在一起，可以得到沉積盆地的三維S波速度模型，結果如圖5所示。圖5中，我們利用兩種方法估算沉積層厚度：（b）和是基于HVSR峰值頻率，利用鉆孔數據標定的兩個強阻抗界面厚度；（a）和是利用三維速度模型的S波速度等深面作為阻抗界面的厚度。兩種方法的結果相當吻合。（c）和中的深層阻抗界面，根據鉆孔數據解釋為Q+N的厚度，在蓉城凸起（RCH）和牛駝鎮凸起（NTZH）較淺，在徐水凹陷（XSL）和牛北斜坡（NBS）較深。（a）和為淺部松軟沉積物的厚度，以斷層F4為界，西北較深，東南較淺。

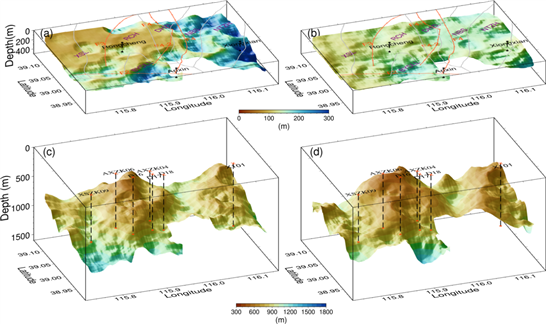

圖5 基于S波速度為0.63km/s（a）和1.0km/s（c）的等深面刻畫的強阻抗界面厚度,以及HVSR第一峰頻率和第二峰頻率經驗關系得到的界面深度分布圖。

?

沉積盆地是人類人口和重要資源的聚集地，無論是地表的農業資源，還是深層的水、石油、天然氣或地?zé)崮苜Y源。如果沉積盆地位于地震活躍區，其結構在確定地震風險方面起著重要作用，尤其是在人口密集的城市地區。許多城市建在沉積盆地上，而沉積盆地的結構對地面運動有顯著影響。深厚沉積盆地會放大長周期（1秒）的破壞性地面運動，這種放大效應主要受盆地的S波速度結構控制。因此，獲取詳細的3D盆地結構，特別是基巖之上的沉積盆地結構，是進行充分地震風險評估的必要條件。美國2023年更新的國家地震危險模型已考慮了地面震動的盆地放大效應。與美國西部類似，華北平原被深厚沉積層覆蓋，歷史地震活動和近期研究表明，該地區存在發生大地震的潛在風險，因此構建這一地區的沉積盆地模型至關重要。本文提出的雄安新區三維沉積盆地模型，將為該地區的地震災害評估和城市建設提供重要參考。

研究成果2025年發表于國際學術期刊《Bulletin of the Seismological Society of America》（Youyuan Zhang, Laiyu Lu, Valérie Maupin, Tongwei Qin, Zhifeng Ding; Mapping 3D Sedimentary Structures with Joint Inversion of H/V Spectral Ratios and Multimode Dispersion Curves Derived from Ambient Noise—Application to the Xiong’an New Area, China. Bulletin of the Seismological Society of America 2025; doi: https://doi.org/10.1785/0120240174）。本研究由國家自然科學基金（42474081、U1839209），中國地震局地球物理研究所基本科研業務費專項（DQJB23K34）和國家重點研發計劃（2017YFC1500200）資助。

【作者簡介】

第一作者：張友源，男，中國地震局地球物理研究所博士研究生，主要從事地震干涉理論、信號的陣列處理技術及HVSR反演成像等方面的研究工作。

通訊作者：魯來玉，男，中國地震局地球物理研究所研究員、博士生導師，主要從事復雜介質地震波傳播與散射理論、地震層析成像及聲學信號處理等方面的研究工作。
