自2020年以來，中國地震預警臺網（CEEWN）通過密集部署微機電系統（MEMS）傳感器和力平衡加速度計（FBA），獲取了海量強震動觀測數據，為近斷層地震動研究和區域地震動模型（GMM）構建提供了新機遇，然而低成本MEMS傳感器的可靠性仍需驗證。

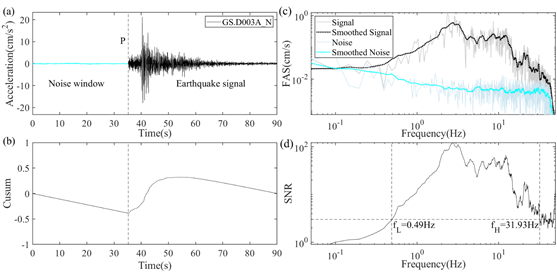

圖1 預警臺網MEMS記錄可用頻帶確定方法

（1）建立了針對預警臺網MEMS加速度記錄的噪聲水平和可用頻帶進行評估的標準化流程。通過記錄噪聲水平分析、可用頻帶評估及其影響因素研究，系統評估了CEEWN數據質量及其影響因素。基于11次4級以上地震事件中7種MEMS和6種FBA儀器獲取的9,007條三分量記錄，對比考察了儀器性能、布設方式、信號強弱、噪聲水平等對數據質量的影響。研究發現：

1）MEMS和FBA兩類傳感器均呈現隨峰值地面加速度（PGA）增大，記錄的可用頻帶變寬的特點，其中FBA具有更寬的有效帶寬（背景噪聲水平介于10-4–0.1 cm/s2，反映環境噪聲特征）；2）MEMS記錄呈現以儀器噪聲為主導的聚集型噪聲分布，可劃分為兩類：低噪聲儀器（0.04–0.06 cm/s2）和與美國加州社區地震網絡（CSN）噪聲水平相當?shù)母咴肼晝x器；3）壁掛式布設較地面布設平均噪聲水平提升1–1.5倍，但垂直分量噪聲有微弱降低。

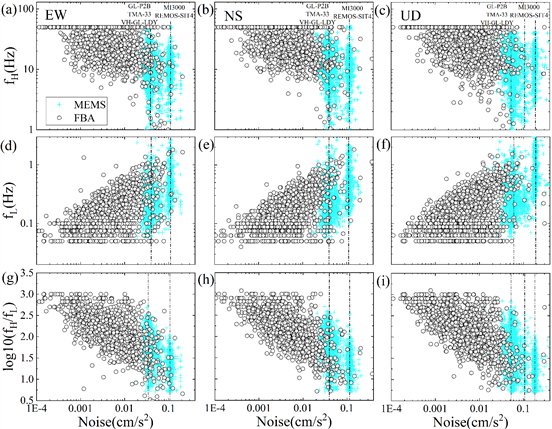

圖2 預警臺網MEMS和FBA記錄噪聲水平的分布及對可用頻帶的影響（弱震動 PGA < 10 gal時）：MI3000、REMOS-SIT4和GL-P2B是對應的MEMS烈度計型號，左、中、右三列分別為東-西（EW）、北-南（NS）和上-下（UD）分量的觀測結果

基于儀器性能差異，將中國地震預警臺網（CEEWN）中七種MEMS傳感器劃分為兩類。記錄數據質量分析表明，CEEWN低噪聲儀器性能優于加州社區地震網絡（CSN）采用的Phidget設備，其優勢源自兩個方面：（1）技術參數優勢：CEEWN傳感器較CSN設備具有更優的儀器自噪聲特性與更寬動態范圍；（2）布設環境差異：CSN的MEMS傳感器部署于洛杉磯市區（住宅、辦公及學校等場所），處于較高環境噪聲水平；而CEEWN設備主要安裝在城郊/農村地區的通信基站設施內，整體環境噪聲水平較低。

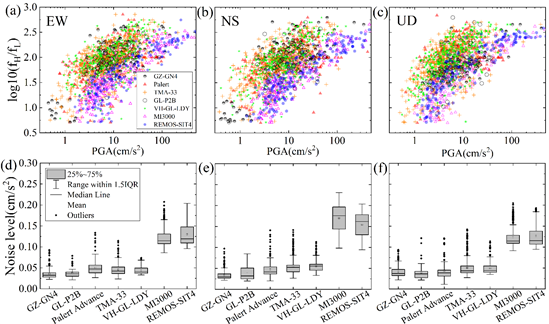

圖3 預警臺網7種MEMS烈度計采用壁掛式安裝時記錄的可用帶寬-(c)與噪聲水平-(f)。圖中左、中、右三列分別對應東-西（EW）、北-南（NS）和上-下（UD）分量的分析結果。

（2）提出了基于噪聲水平和可用頻帶的中國預警臺網MEMS記錄數據質量分級體系和評估方法。研究構建了MEMS記錄四級分類體系——甚寬帶（VBBR）、寬帶（BBR）、窄帶（NBR）和剔除（REJ），并給出各分類對應的PGA閾值。基于所建立的MEMS數據質量分類閾值加速度PGA及校準地震動模型（GMM），分別為低噪聲與高噪聲MEMS儀器構建了兩組可用距離Rmax限值。該限值根據震級和臺站場地條件確定，適用于整個觀測網絡。

本研究進一步表明：雖然MEMS記錄在弱震動觀測中較之高性能FBA儀器存在數據質量劣勢（表現為有效頻帶范圍受限及噪聲水平偏高），但其在強震動信號記錄采集方面表現優異。大振幅的近場強震動記錄對工程應用尤為重要。中國大范圍密集布設的MEMS觀測網，具備捕捉即將發生的大地震近場強震動的獨特優勢，這對研究復雜震源破裂動力學、場地非線性響應及區域地震動模型（GMM）研發至關重要。本研究構建了MEMS數據質量分類（CEEWN低噪聲/高噪聲儀器）與工程適用數據集篩選的實用框架，提升了中國MEMS臺網數據的利用效率，便利了全球范圍內MEMS強震動觀測的跨境數據使用和共享。

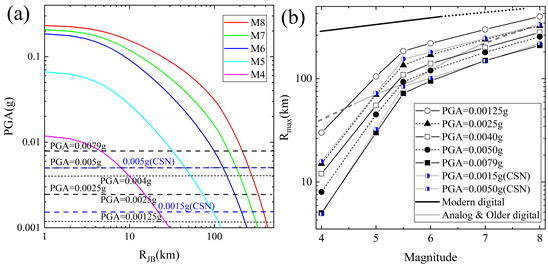

圖4 中國地震預警臺網低噪聲與高噪聲的兩類MEMS儀器記錄的最大可用距離Rmax-震級關系以及與加州CSN臺網的對比

研究結果發表在國際土動力學和地震工程《SDEE》：Wang, W. C. Xie, J. J.* & Li, X. J. Usability of records by China earthquake early warning network for ground motion modeling. Soil Dynamics and Earthquake Engineering, 196 (2025): 109497. https://doi.org/10.1016/j.soildyn.2025.109497.

【作者簡介】

第一作者：王文才，男，博士研究生，主要從事強震動觀測、強震動特性和場地影響研究。Email: haocaiww@163.com

通訊作者：謝俊舉，男，研究員，博士生導師，主要從事強地面運動、場地影響和工程抗震設防地震動研究。Email: xiejunjv05@mails.ucas.ac.cn
