橋梁作為現代交通系統的重要基礎設施，其震后功能完整性對交通安全與應急響應至關重要。鑒于樁基-土-橋梁相互作用系統的復雜性，傳統數值模擬及理論分析難以準確描述其動力響應。振動臺試驗作為揭示工程結構動力響應機制的重要手段，已被廣泛應用，然而目前關于樁-土-橋體系的振動臺試驗研究仍較少。

中國地震局地球物理研究所陳紅娟副研究員團隊采用振動臺試驗技術開展了樁-粘性土-橋體系的地震響應研究，對試驗數據進行了系統分析。試驗?zāi)Ｐ桶蚨?、樁基、承臺及周圍土體，選取三條具有不同特征的El Centro、天津及臥龍地震動作為輸入，以考察不同地震動特性對體系動力響應的影響。在模型中布設加速度計及激光位移計，分別測量橋面、承臺、樁基及土體的動力響應。對測試數據進行了整理和分析，得到科學認識如下：

在相同條件下，模型土的固有頻率大于整個樁-粘性土-橋系統的固有頻率，且模型土固有頻率和阻尼比的變化模式較橋梁及整個系統更為復雜；橋梁不同部位的動力放大系數具有不同程度的放大倍數，在不同頻率地震動輸入下的變化規律有很大差異，如圖1所示；樁基的加速度響應受到土壤約束，土-結相互作用降低了樁的地震響應，樁基上及等高度土中加速度計測得加速度時程及傅里葉譜，如圖2所示；相同條件下，關于橋梁模型的峰值位移，天津地震動輸入下的最大，其次是El Centro地震動輸入下的值，臥龍地震動輸入下的值最小，如圖3所示，在進行的試驗工況下，橋面都沒有發生落梁；樁-粘性土-橋體系及其構件的加速度響應對地震波的頻譜特征較為敏感。

本研究系統揭示了樁-粘性土-橋體系在地震作用下的動力學特性，為橋梁抗震設計提供了試驗依據，并為后續數值模擬和抗震優化設計提供了重要參考。

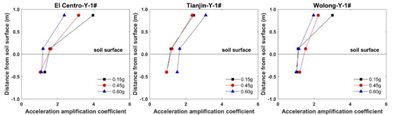

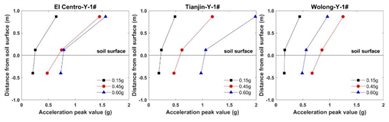

圖1 峰值加速度及其動力放大系數

圖2 樁身及土體等高處加速度時程及其傅里葉譜

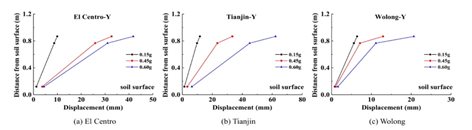

圖3 橋梁位移幅值

相關研究成果發表在學術期刊《Soil Dynamics and Earthquake Engineering》（Hongjuan Chen, Mingzhen Gao, M.Hesham El Naggar, Xiaojun Li, et al. Seismic response of pile-cohesive soil-bridge from shaking table array tests. Soil Dynamics and Earthquake Engineering, 2025, 194: 109367.）。該研究受中國地震局地球物理研究所基本科研業務專項(DQJB23B23、DQJB22B22)、北京市自然基金項目（8242022)）和國家自然基金項目(62273315、51708519)共同資助。
